BMV 700 Statusanzeige

BMV-Tracker werden mit einer erweiterten Garantie von 5 Jahren geliefert.

Der BMV-700 Tracker ist ein neues, hochpräzises System zur Überwachung des Batteriezustands.

Warum sollte man den Betriebszustand der Batterie überwachen? Für ihre Langlebigkeit! Eine detaillierte Batterieüberwachung ermöglicht es uns, potenzielle Betriebsmängel zu erkennen und schnell zu beheben, um eine lange Lebensdauer der Batterie zu gewährleisten.

Geeignet für alle Arten von Blei-Säure-Batterien, einschließlich Vlies- (AGM) und Gel-Batterien.

Einfache Einstellung der Batteriekapazität (maximale Einstellung bis 200 Ah).

Automatische Spannungserkennung 12, 24, 36, 48, 60, 120, 144 und 288 V.

Regelmäßige automatische Kalibrierung des Geräts für eine zuverlässige Anzeige der Messwerte (kann auch manuell durchgeführt werden).

Die Version BMV 700H ist für Anlagen mit hoher Betriebsspannung (70 - 350 V DC) konzipiert, die Version BMV702 für die Überwachung von zwei Batterien oder die Überwachung der Temperatur einer Batterie oder xxx.

Der Tracker ist auch für Li-on-Batterien geeignet.

Die folgenden Werte werden angezeigt:

- aktuelle Spannung (V) der Batterie

- der aktuelle Strom (A), der in die Batterie fließt (positive Werte - Laden) oder aus ihr herausfließt (negative Werte - Entladen)

- die aktuelle Leistung (W), die in (positiver Wert - Laden) oder aus (negativer Wert - Entladen) der Batterie fließt (Spannungs- und Strompegel)

- die Gesamtenergiemenge, die der Batterie zur Versorgung des Verbrauchers entnommen wird, in Amperestunden (Ah)

- den aktuellen Ladezustand der Batterie in Prozent

- eine angenommene (raffiniert berechnete) Zeitspanne in Stunden bis zur 50%igen Entladung der Batterie bei gegebenem Stromverbrauch

 Technische Parameter:

 - Versorgungsspannung 6,5 - 95 V DC

 - Stromverbrauch bei nicht beleuchtetem Display und ausgeschaltetem Relais:  4 mA (12 V) und 3 mA (24 V)

 - Stromaufnahme bei unbeleuchtetem Display und eingeschaltetem Relais: 15 mA (12 V) und 8 mA (24 V)

 - Betriebsspannung: 12, 24 und 48 V (Selbsterkennung)

 - maximaler Strom durch die Seite: -500 oder +500 A (Entladen und Laden der Batterie)

 - maximale Abweichung der Spannungsanzeige ±0,01 A bei 0 bis 100 V

 - maximale Abweichung der Stromanzeige ±0,01 A mit 500 A Shunt

 - maximale Abweichung der Kapazitätsanzeige ±0,1 Ah bei Batteriekapazitäten von 0 bis 100 Ah

 - Maximale Abweichung der Kapazitätsanzeige ±1 Ah bei Batteriekapazitäten 100 â 9999 Ah

 - Maximale Abweichung der Ladezustandsanzeige ±0,1%

 - maximale Abweichung bei der Schätzung der Restlaufzeit ±1 Stunde (im Bereich von 1-240 Stunden)

 - maximale Abweichung bei der Ablesung der Ausgangsleistung ±1 W im Bereich von - 100 W bis 1 kW

 - für eine Gesamtkapazität der Batterie von 20 bis 9999 Ah

 - Betriebstemperaturbereich -20 bis + 50 °C

 - kreisförmiger Durchmesser des Self-Trackers: 63 mm

 - quadratische Abmessung der Kappe des Self-Trackers: 69 x 69 mm

 - Tiefe des Self-Trackers: 31 mm

 - Schaltrelais: 60V/1A maximal

 - Gewicht des Selbstauslösers: 70 g

 - Gewicht der Seite: 315 g

 - Befestigungsschrauben der Seite: M10

 - Material: Kunststoff

Der Tracker bereinigt die ausgewählten historischen Daten und die erreichten Grenzwerte:

- tiefste erreichte Batterieentladung

- das Maß der letzten Entladung des Akkus

- Anzahl der Entlade-/Ladezyklen der Batterie

- der durchschnittliche Entladungswert der Batterie

- Anzahl der Vollentladungen der Batterie

- maximal erreichte Batteriespannung

- minimal erreichte Batteriespannung

- Anzahl der Tage seit der letzten vollen Batterieladung

 Das BMV-700-Tracker-Paket umfasst (siehe Abbildung unten):

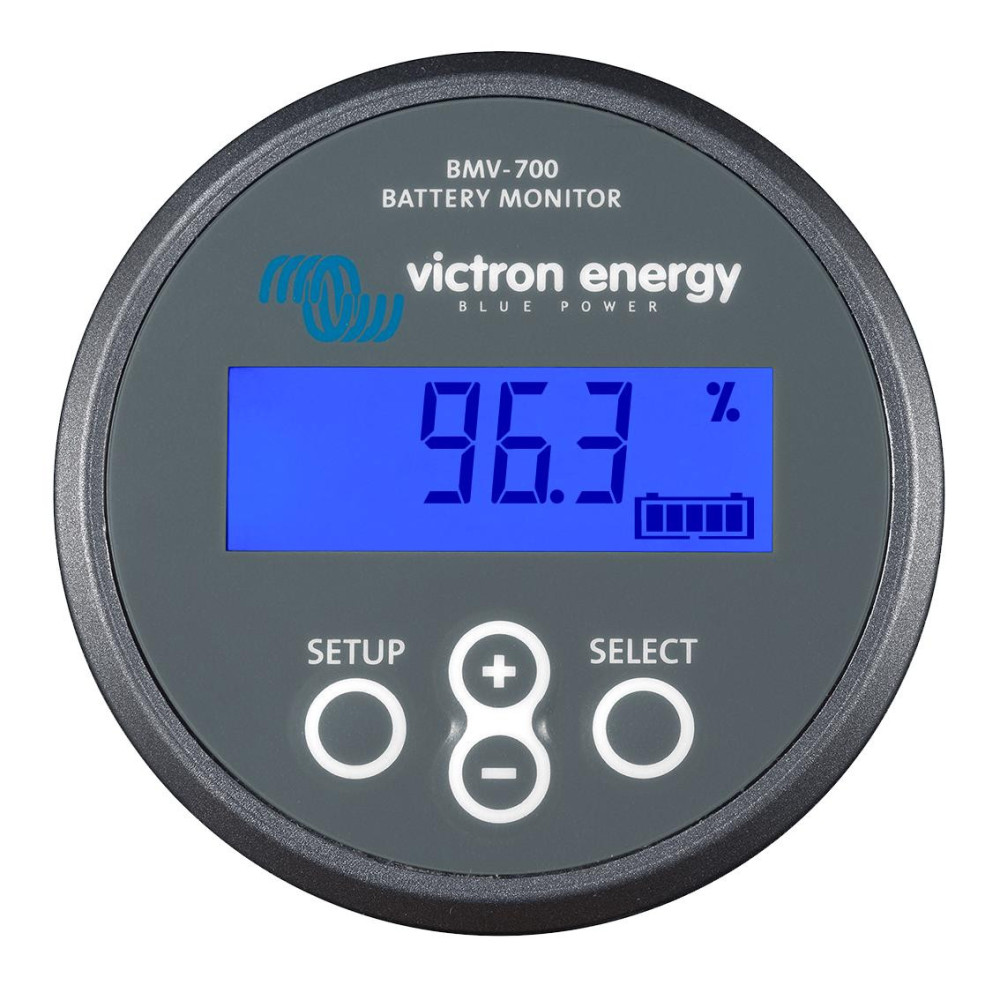

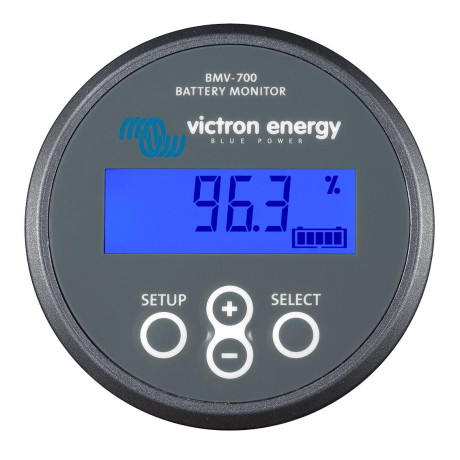

- kundenspezifischer Tracker mit hintergrundbeleuchteter Digitalanzeige und Bedienelementen

- Tracker-Abdeckung aus Kunststoff mit den Maßen 69 x 69 mm

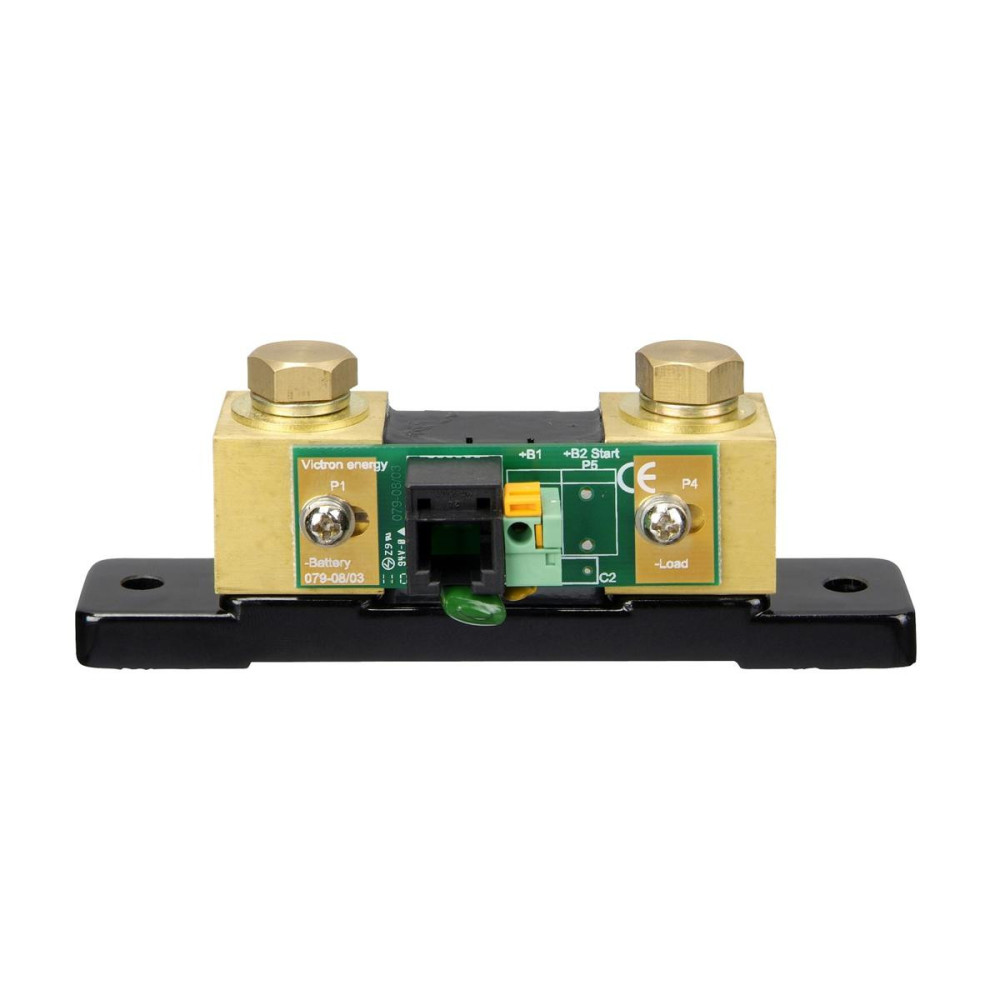

- Shunt 500A/50mV, ausgelegt für einen maximalen Strom von 500 A (wird am Batteriekabel installiert)

- 10 m langes RJ12 UTP-Kommunikations- und Stromkabel (Anschluss des Trackers an der Seite)

- 2 Meter langes Installationskabel mit Sicherung zum Anschluss an das Pluskabel.

Der Tracker führt eine ausgeklügelte Überwachung der Energiezufuhr und des Energieverbrauchs durch und berücksichtigt dabei den einstellbaren Wert des Peukert-Exponenten (je höher der Energieverbrauch, je höher der Energieverbrauch, desto mehr sinkt die verfügbare Energiemenge in der Batterie und umgekehrt) und die Batteriekapazität, um die aktuelle Energiemenge (Ah) und den Ladezustand der Batterie (in Prozent) zu schätzen. Für eine genaue Anzeige der in der Batterie verfügbaren Energiemenge ist es erforderlich, dass die gesamte Energie, die in die Batterie einfließt und sie verlässt, über die Seite läuft.

Der Custom Tracker kann in die Wand integriert werden, ohne dass ein Zugang von hinten erforderlich ist (verdeckte Schrauben).

Für höhere Ströme als 500 A kann eine zusätzliche Seite geliefert werden, die für Ströme von 1000 und 2000 A ausgelegt ist.

Beim Taster können die Seiten bis zu einem maximalen Strom von 9 999 A mit einem Spannungsbereich von 1 - 100 mV (beide einstellbar) verwendet werden.

Der Monitor verfügt über eine Relaisschaltung.

Diese wird auf der Grundlage einer gemessenen Batterieladung aktiviert/deaktiviert.

Normalerweise ist es so eingestellt, dass es sich einschaltet, wenn der Ladezustand der Batterie unter 50 % fällt, und sich ausschaltet, wenn der Ladezustand der Batterie 90 % erreicht.

Diese Werte können in den Einstellungen geändert werden.

So kann die Schaltlogik umgekehrt werden, so dass das Relais standardmäßig eingeschaltet ist, standardmäßig ist es ausgeschaltet.

Das Relais kann zum Ein- und Ausschalten von Geräten wie z. B. externen Alarmen, Stromzentralen usw. verwendet werden.

Der Monitor kann mit anderen Geräten verbunden werden.

Es besteht die Möglichkeit, den Tracker an das große Farbdisplay der Color Control GX anzuschließen.

Für den Anschluss des BMV700 an das Color Control GX-Display muss entweder das VE.Direct-Kabel oder die VE.Direct-USB-Kommunikationsschnittstelle erworben werden.

Die gespeicherten Einstellungen und die vorgesehenen Verlaufs- und Grenzwertdaten bleiben auch dann gespeichert, wenn die Stromversorgung des Trackers unterbrochen wird.

Optische und akustische Alarme bei Über- oder Unterspannung, beim Laden oder Entladen der Batterie.

Möglichkeit, unter definierten Bedingungen eine zusätzliche Stromquelle wie z.B. einen Generator über das Relais zu schalten.
