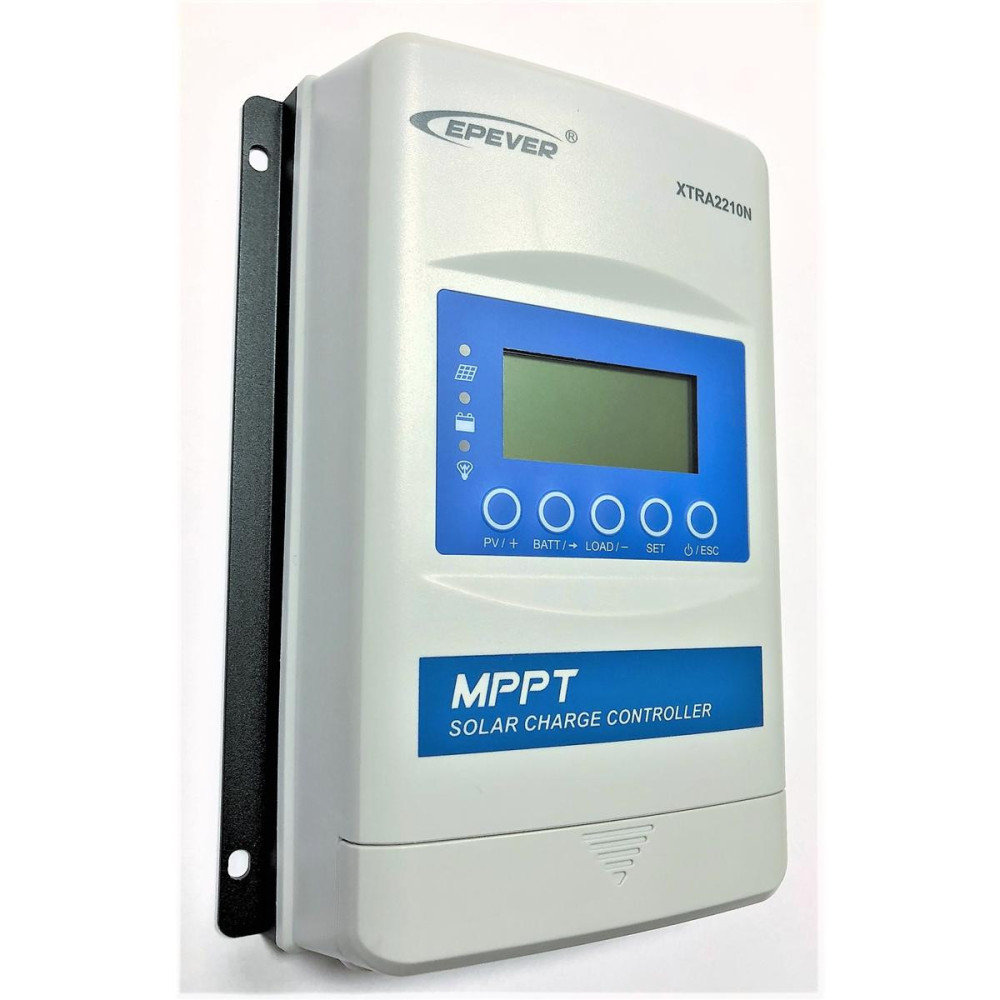

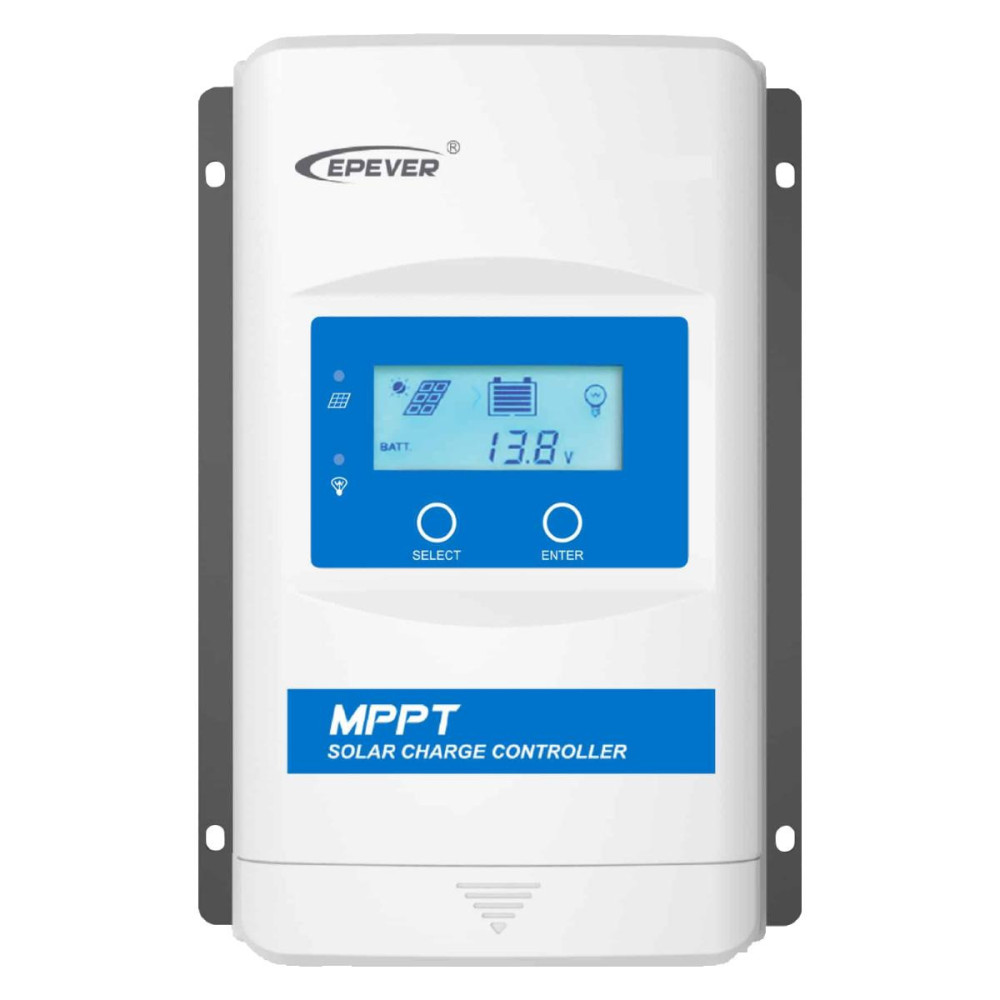

MPPT-Solarregler EPever XDS2 100VDC/ 10A Serie XTRA - 12/24V

MPPT-Solarregler EPEVER XTRA - neue Generation von Solarreglern bringt hohe Qualität und maximale Ausstattung für Inselsysteme mit Panelspannung bis 100 V und maximalem Ladestrom 10 A.

Batterie 12/24V, PV max 130/260Wp.

Dieser Solarregler eignet sich für eine Vielzahl von Inselanwendungen wie z.B. Hütten, Häuser etc.

Durch die Möglichkeit der Erdung am Minuspol ist er auch für den Einsatz in Fahrzeugen geeignet.

Ein Multifunktionsdisplay ist direkt in den MPPT-Regler integriert und ermöglicht eine einfache Überwachung des Systems und eine mögliche Einstellung der Betriebsparameter, einschließlich Kontroll-LEDs.

Der Regler arbeitet als Wechselrichter, d.h. er kann eine höhere Eingangsspannung und einen niedrigeren Strom zu einer niedrigeren Spannung/einem höheren Strom mit hohem Wirkungsgrad verarbeiten.

So können wir praktisch jedes Solarmodul verwenden.

Der Regler ist mit Bleisäure- und Lithium-Ionen-Batterien kompatibel.

Der Solarregler ist mit der neuesten MPPT-Technologie (Maximum Power Point Tracking) ausgestattet - Maximum Power Point Tracking mit einem ausgeklügelten Tracking-Algorithmus, bei dem das Solarmodul mit der idealen Spannung arbeitet, die das Solarmodul mit der höchsten verfügbaren Leistung erzeugen kann. Im Vergleich zu einem herkömmlichen PWM-Regler erhöht die MPPT-Technologie die Ladeeffizienz um etwa 30 %.

Die maximale Ladeleistung dieses Modells beträgt 10 A, was einer Modulleistung von 130 Wp bei einer 12-V-Batterie bzw. 260 Wp bei einer 24-V-Batterie entspricht.

Sollte das Panel eine höhere Leistung erbringen, begrenzt der Controller es nur auf seine maximale Nennleistung.

Die Leistung der PV-Paneele darf nicht höher als das 1,5-fache der Nennleistung des Reglers sein!

Die Solarmodule können in Reihe geschaltet werden, aber ihre Ausgangsspannung im Leerlauf, Voc genannt, darf niemals den Wert der Leerlaufspannung Voc 100V überschreiten - eine Überschreitung dieses Wertes führt zu einer dauerhaften Beschädigung des Reglers (dabei ist zu berücksichtigen, dass die Spannung des Solarmoduls mit sinkender Umgebungstemperatur ansteigt und der in den Parametern des Solarmoduls angegebene Wert von Voc bei 25C liegt.

Deshalb empfehlen wir nicht, dass der Wert der angegebenen Voc 90V überschreitet.

Die Einstellung der Reglerparameter (vor allem des verwendeten Batterietyps) erfolgt über das eingebaute LCD der XDS2-Version oder über das externe MT50-Display, das nicht im Regler enthalten ist.

Die Einstellung und Überwachung der Parameter kann auch über Ihren PC erfolgen - Sie benötigen dazu nur ein EPsolar-USB-Kommunikationskabel und die Software, die Sie unten auf dieser Produktseite kostenlos herunterladen können.

Sie können auch mit Ihrem Mobiltelefon/Tablet überwachen und einstellen. Hierfür benötigen Sie das Bluetooth-Modul BLE-01.

Der Hersteller EPsolar ist heute praktisch der größte Hersteller von Solarreglern und nach mehr als acht Jahren eigener Erfahrung mit seinen Produkten empfehlen wir Ihnen dieses Modell als ein sehr zuverlässiges und hochwertiges Produkt zu einem vernünftigen Preis.

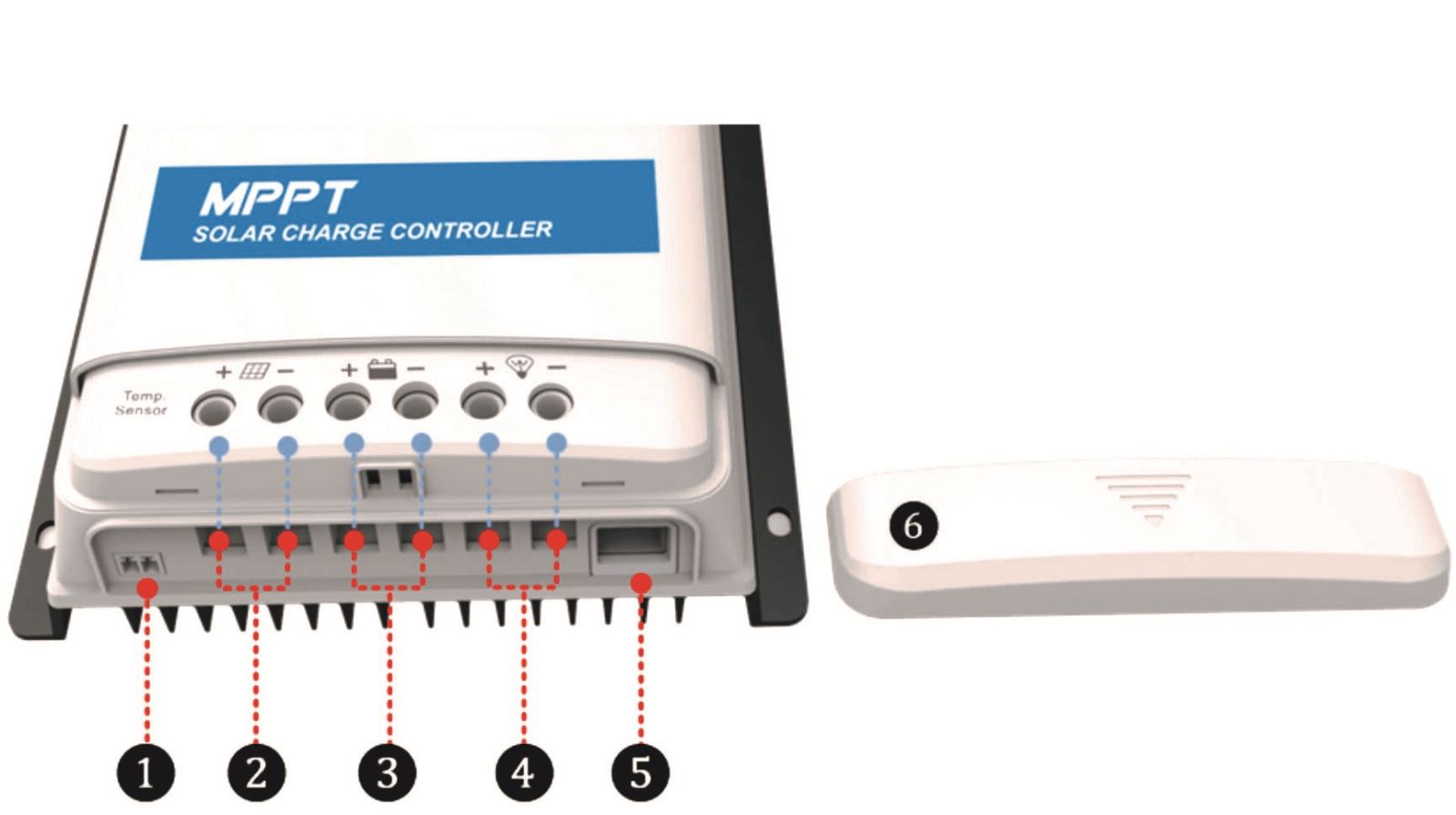

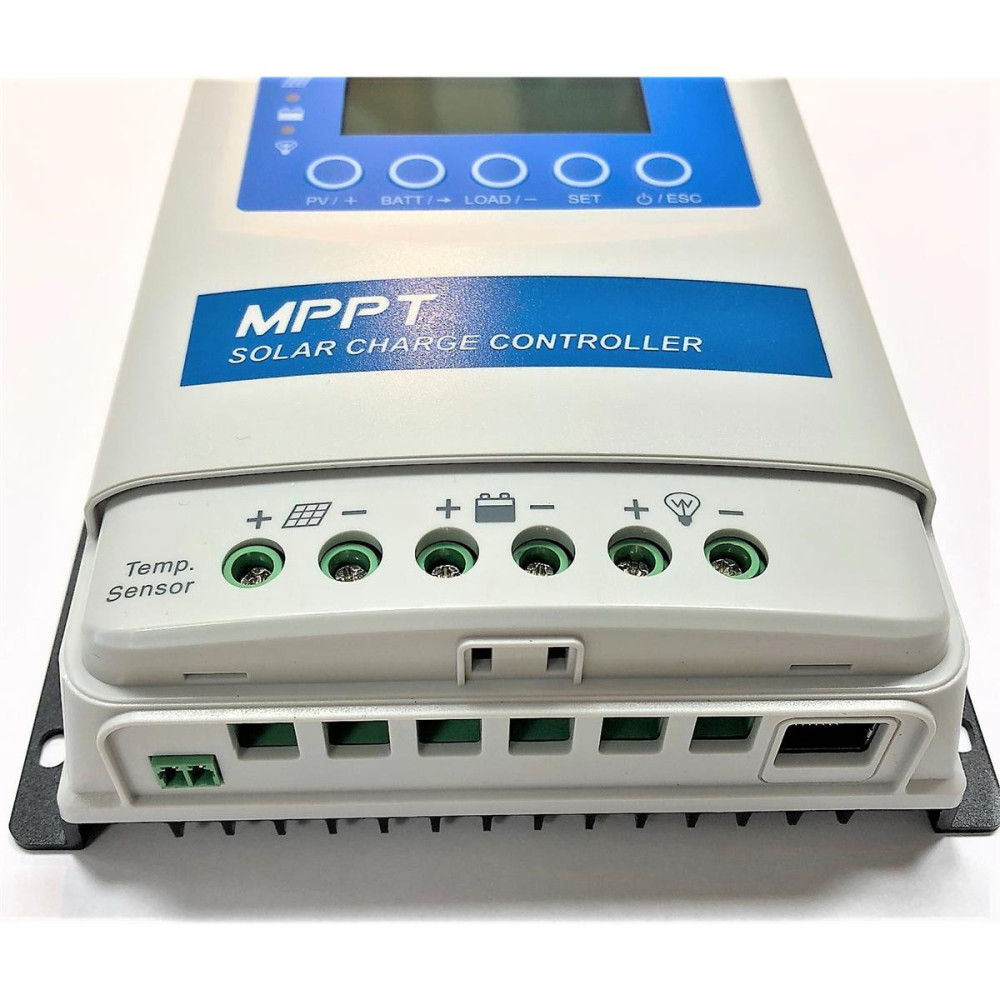

Schnelle Installation:

Schließen Sie die Batterie an den Solarregler an. Installieren Sie einen entsprechend dimensionierten DC-Zwischenkreis auf der Plusleitungso nah wie möglich an den Batteriepol (Position 3)

Schließen Sie die Last an (Position 4)

Anschluss des Solarpanels (Position 2)

(Position 1) - Möglichkeit zum Anschluss eines externen Temperatursensors

(Position 5) - Möglichkeit zum Anschluss eines externen MT-50-Displays, eines USB-Kommunikationskabels für die Kommunikation mit einem PC oder eines Bluetooth-Moduls BLE-01 für die Kommunikation mit einem Mobiltelefon/Tablet

Grundlegende Eigenschaften:

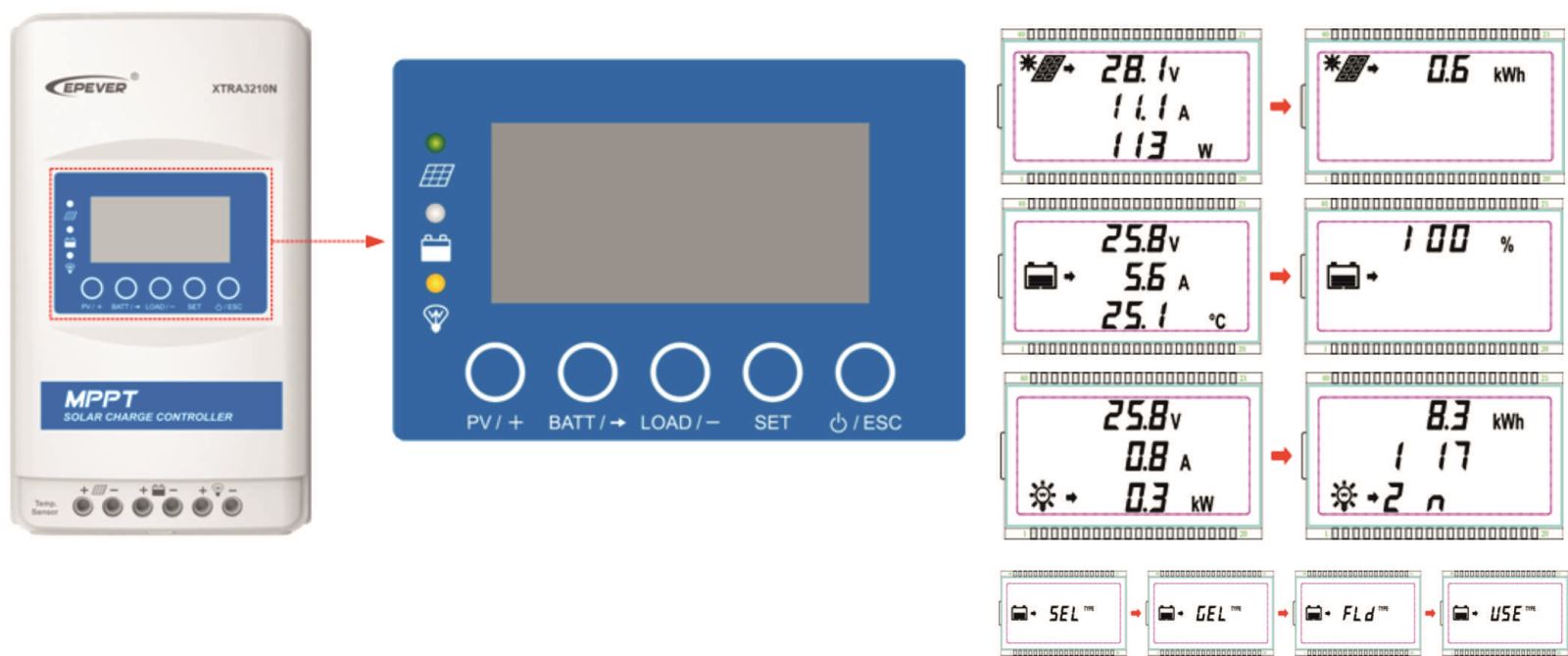

Multifunktionales eingebautes LCD-Display im XDS2-Design zur vollständigen Überwachung und Parametereinstellung

Hohe Schutzart IP32

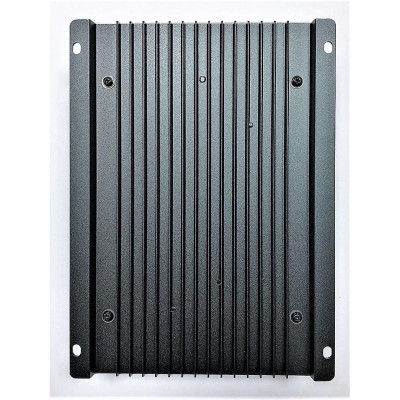

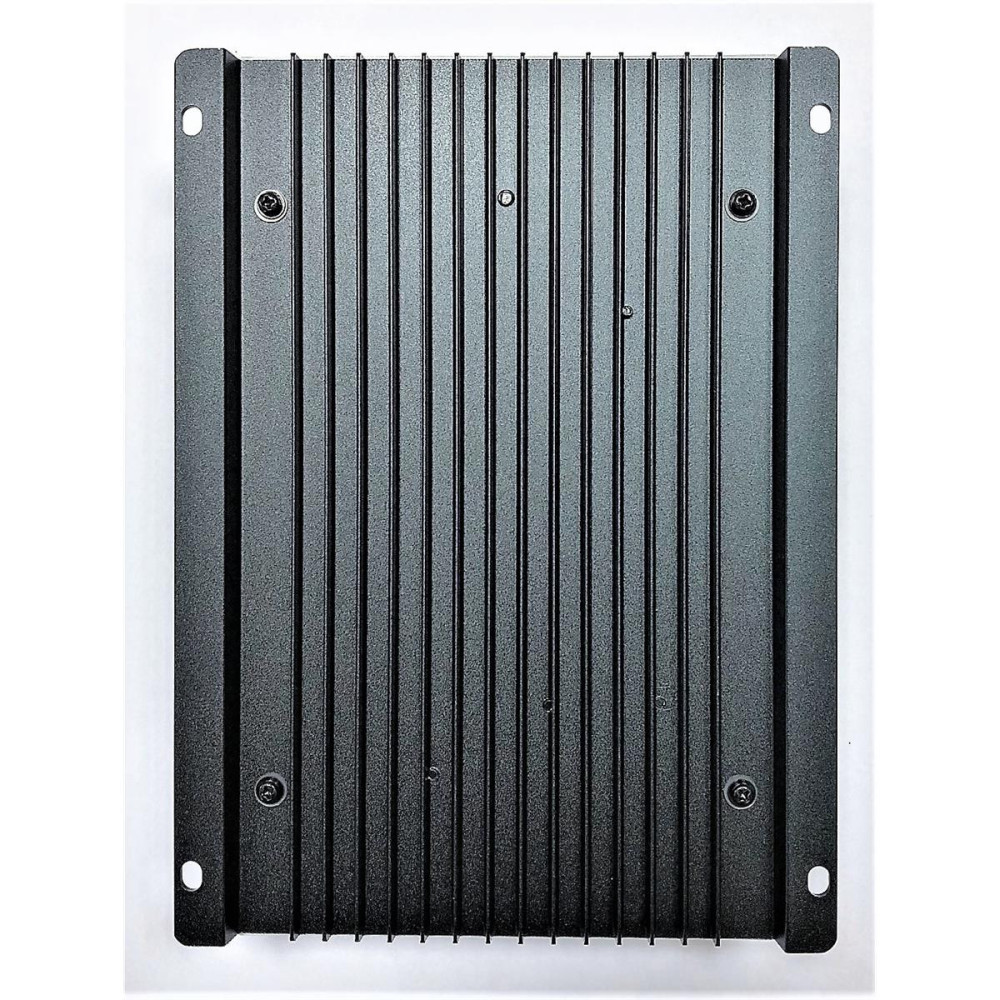

Vordere Abdeckung aus Blech, hinterer Kühlkörper aus stranggepresstem Aluminium

Der Kommunikationsanschluss ist mit einem professionellen Schutzchip ausgestattet, der eine Stromversorgung von 5VDC ermöglicht und über einen Überstrom- und Kurzschlussschutz verfügt.

Fortschrittliche MPPT-Technologie mit einem Wirkungsgrad von mindestens 99,5%

Sehr hohe Nachführgeschwindigkeit und garantierte Nachführeffizienz

Fortschrittlicher MPPT-Steuerungsalgorithmus zur Minimierung der Verlustrate und Verlustzeit

Hochwertige Komponenten zur Verbesserung der Systemleistung mit einem maximalen Umwandlungswirkungsgrad von 98 %

Genaue Erkennung und Nachführung des Punktes maximaler Leistung

Automatische Begrenzung von Ladeleistung und -strom

Großer MPP-Betriebsspannungsbereich

Kompatibel mit Blei-Säure- und Lithium-Ionen-Batterien

Funktion zur Kompensation der Batterietemperatur

Echtzeit-Betriebsstatistikfunktion

Temperatursenkungsfunktion bei Überhitzung

Mit der RS-485-Kommunikationsbusschnittstelle und dem Modbus-Kommunikationsprotokoll ist es möglich, verschiedene Anforderungen zu erfüllen

Überwachung und Einstellung der Parameter über ein Mobiltelefon oder einen PC

Umfassender elektronischer Schutz

Übersicht der Schutzfunktionen:

PV-Überstrom

PV-Kurzschluss

PV-Polaritätsumkehr

Umkehrung der Batteriepolarität

Überspannung der Batterie

Überentladung der Batterie

Überhitzung der Batterie

Niedrige Temperatur der Lithiumbatterie

Kurzschluss der Last

Überlastung der Last

Überhitzung des Reglers

Weitere technische Daten entnehmen Sie bitte dem beigefügten Merkblatt.

Ein ausführliches CZ-Installationshandbuch ist dem Regler beigefügt.
