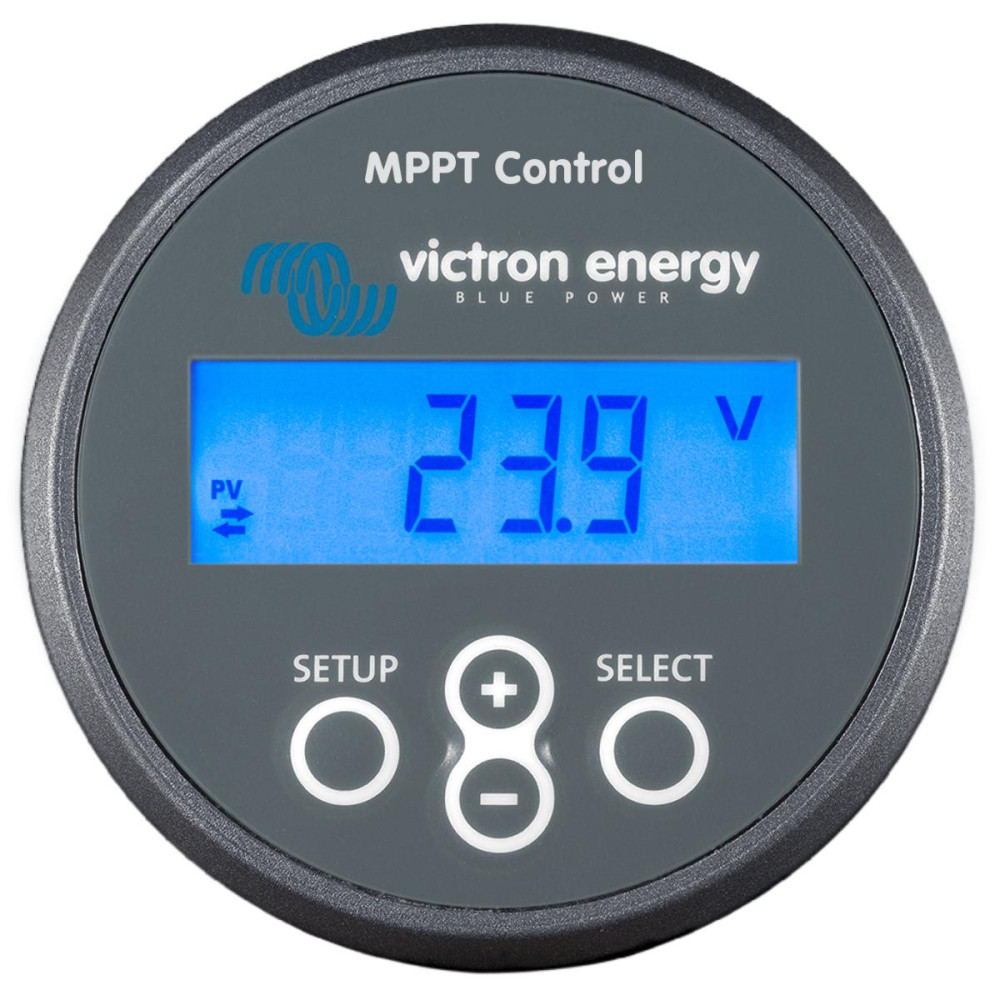

Anzeige des MPPT-Reglers von Victron Energy

Blaue hintergrundbeleuchtete Digitalanzeige fÃ?r Victron BlueSolar MPPT-Steuerungen zur Ãœberwachung der aktuellen Betriebswerte, Anzeige der Historie und Einstellung der Betriebsparameter der Steuerung.

Es ist f�r alle Victron BlueSolar MPPT-Steuerger�te mit dem VE.Direct-Protokoll mit einem vierpoligen Anschluss konzipiert, mit Ausnahme des �lteren Modells MPPT 70/15 (nicht mehr erh�ltlich).

Das Display ist nicht f�r die großen Victron BlueSolar MPPT 150/70 und 150/85 Steuerger�te bestimmt (anderes Kommunikationsprotokoll, Display inbegriffen).

Anzeige des aktuellen Wertes:

Leistung des Panels (W), Spannung des Panels (V), Solargewinne des Tages (kWh), Fehlerüberwachung (falls vorhanden), Ladephase der Batterie, Strom zur Batterie (A), Batteriespannung (V), Status des DC-Eingangs des Reglers zum Ein-/Ausschalten des DC-Verbrauchers (falls vorhanden), Stromaufnahme des DC-Verbrauchers (A, falls vorhanden).

Anzeige der historischen Daten Tag für Tag für die letzten 30 Tage:

Solarerträge (kWh), maximal erreichte Leistung an den Panels (W), maximal erreichte Spannung an den Panels (V), maximal erreichter Strom zur Batterie (A), maximal erreichte Spannung an der Batterie (V), minimal erreichte Spannung an der Batterie (V), die Dauer der Schnellladephase in Stunden (BULK), die Dauer der Absorptionsladephase in Stunden (ABSORPTION), die Dauer der Erhaltungsladephase in Stunden (FLOAT) und die letzten vier Fehleruhren.

Â

Anzeige der historischen Daten seit Betriebsbeginn oder Reset:

Gesamte Solarerträge seit Messbeginn (kWh), maximale Paneelspannung bis dato (V), maximale Batteriespannung bis dato (V), minimale Batteriespannung bis dato (V, für die Firmware-Version des Reglers 1.17 und höher), die letzten vier Fehlermeldungen.

Â

Über das Display kann der Regler parametriert werden:

Freigabe/Sperrung der Parametrierung des Reglers (Schutz vor unsachgemäßen oder unbefugten Übersteuerungen des Reglers),

Betriebsspannung der Batterie (falls nicht automatisch eingestellt),

Batterietyp,

maximal zulässiger Ladestrom (A),

maximale Dauer der Schnellladung (BULK),

maximale Dauer der Absorptionsphase der Ladung (ABSORPTION),

Batteriespannung für den Eintritt in die Absorptionsphase des Ladevorgangs (ABSORPTION),

die Batteriespannung für den Eintritt in die Erhaltungsphase des Ladevorgangs (FLOAT),

Betriebsart des DC-Eingangs (falls vorhanden),

Löschung der historischen Daten,

Zurücksetzen auf die Werkseinstellungen,

Einstellung der Intensität der Hintergrundbeleuchtung des MPPT-Displays,

die Aktivierung des permanenten Einschaltens der Hintergrundbeleuchtung des MPPT-Displays,

die Änderungsgeschwindigkeit der angezeigten Daten auf dem MPPT-Display.

Weiter werden die Firmware-Version und die Version des Reglers und des MPPT-Displays selbst angezeigt.

Â

Ãltere, bereits gekaufte MPPT-Regler verfÃ?gen unter UmstÃ?nden nicht Ã?ber den vollen Funktionsumfang des Displays (insbesondere bei Firmware-Version 1.15 und darunter). Ein Update auf die aktuelle Firmware kann eine Anpassung darstellen. Der volle Funktionsumfang ist ab der MPPT-Controller-Firmware-Version 1.17 gegeben, die alle neu gekauften MPPT-Controller haben.

Â

Die Stromversorgung des Displays erfolgt in erster Linie �ber ein VE.Direct-Kabel, das mit dem Solarpanel des MPPT-Reglers verbunden ist. Die andere Möglichkeit ist, das Display mit einem 2 x 1,5 mm2 Kabel und einer Sicherung mit einer Gesamtl�nge von 1,5 m (im Lieferumfang des Displays enthalten) direkt an die Batterie anzuschließen. Dieses Kabel wird insbesondere dann verwendet, wenn der MPPT-Regler auf Nachtbetrieb eingestellt ist.es gelingt, wenn es nicht aktiv ist und das Display nicht einmal aufgeladen wird.

Â

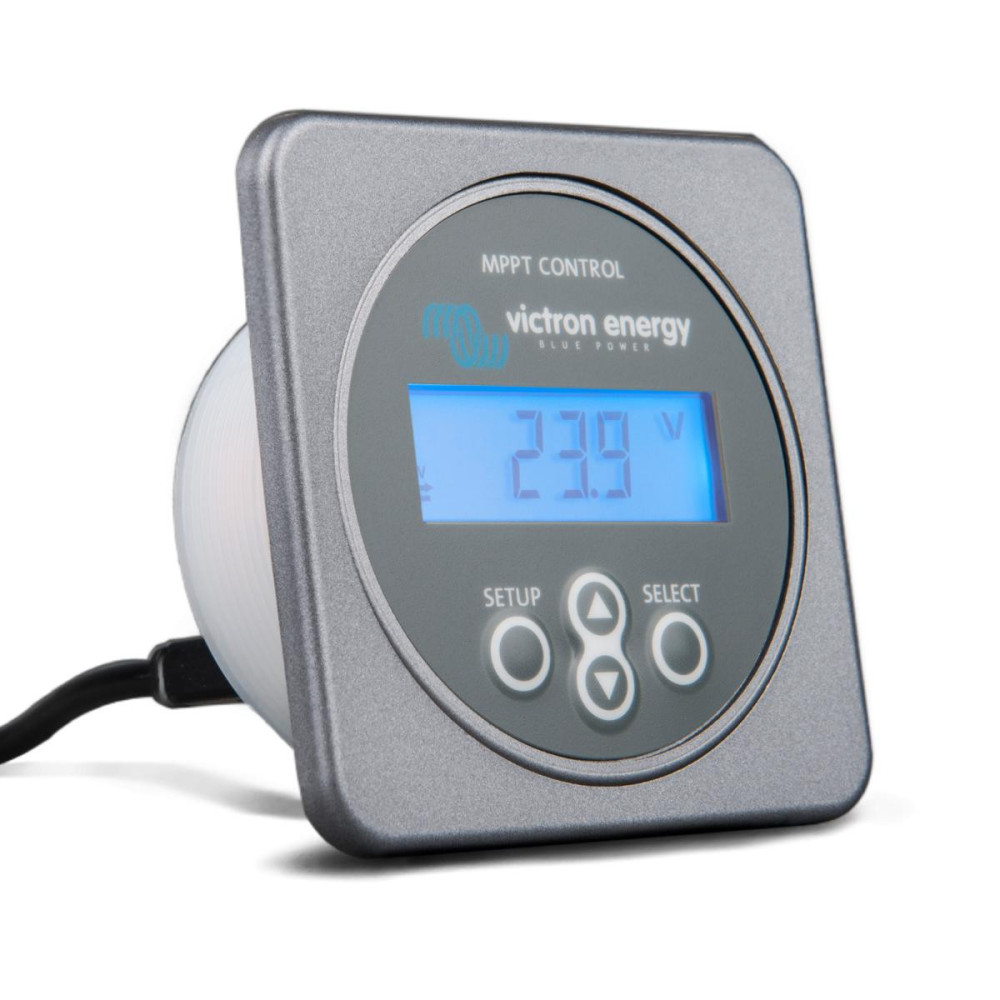

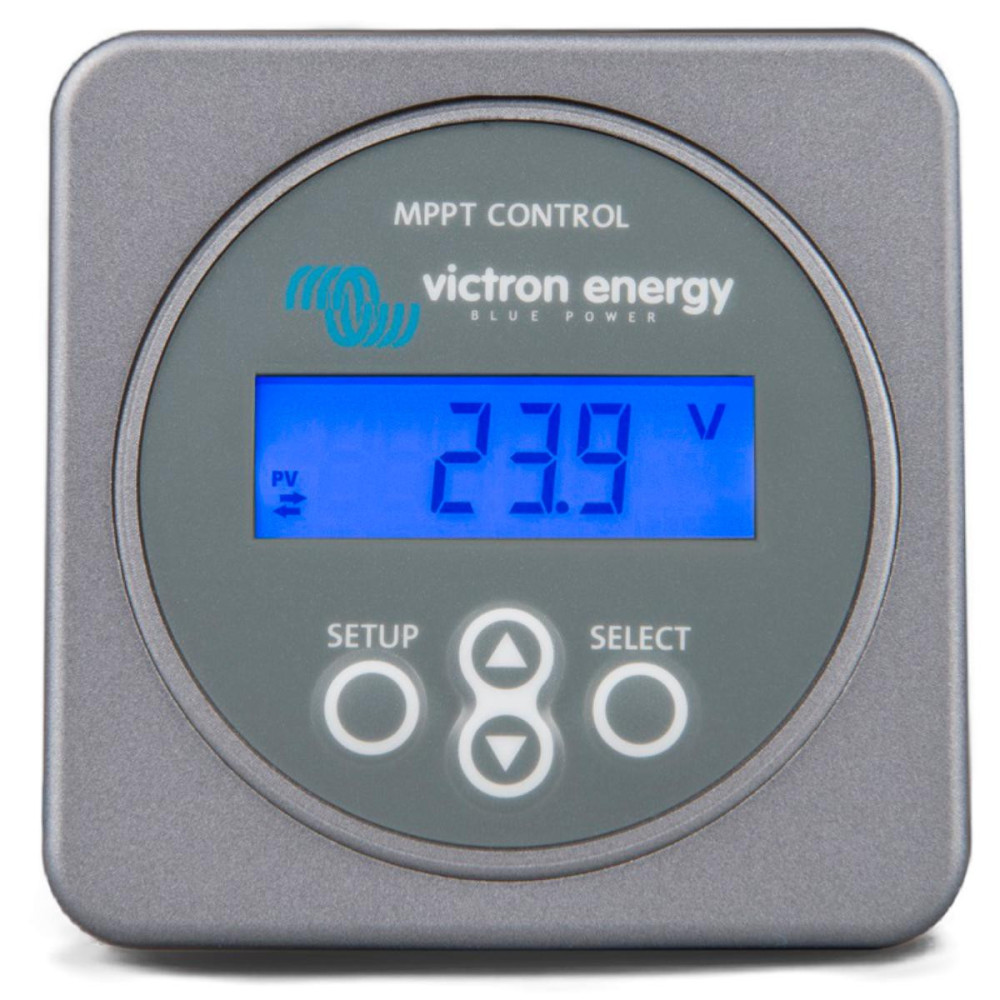

Das Display ist fÃ?r den Einbau in eine Wand oder eine andere OberflÃ?che (z. B. Schaltkasten, Armaturenbrett) vorgesehen. Wenn der Einbau von der RÃ?ckseite des Displays erfolgt, muss die schwarze quadratische Displayabdeckung nicht installiert werden. Das Display wird auf der Rückseite mit einer Schraubzwinge verankert. Besteht kein Montagezugang von der RÃ?ckseite, wird das Display mit der quadratischen schwarzen Abdeckung an der Wand befestigt.

Â

Spezifikationen:

Versorgungsspannung: 6,5-95 V DC (Ã?ber Kabel direkt von der Batterie) oder 5 V (Ã?ber Kabel vom Controller).

Eigenstromverbrauch: weniger als 4 mA (nicht hintergrundbeleuchtetes Display)

Betriebstemperaturbereich: -20 bis +50°C

Einbaudurchmesser: 63 mm

Abmessungen der schwarzen quadratischen Ankerabdeckung: 69 x 69 mm

Durchmesser der Bohrung fÃ?r den Displayeinbau: 52 mm

Tiefe des Displays: 31 mmÂ
