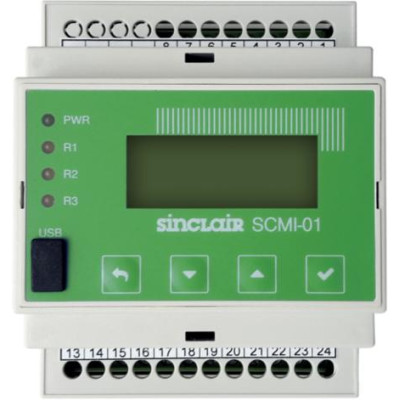

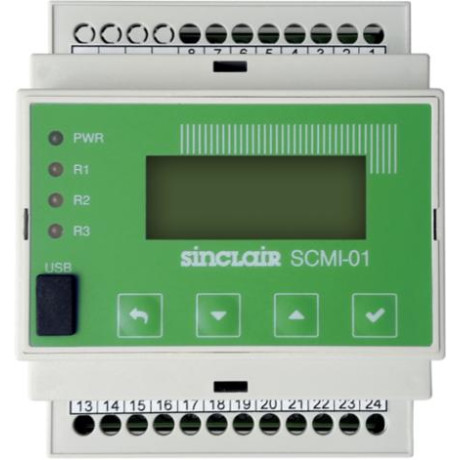

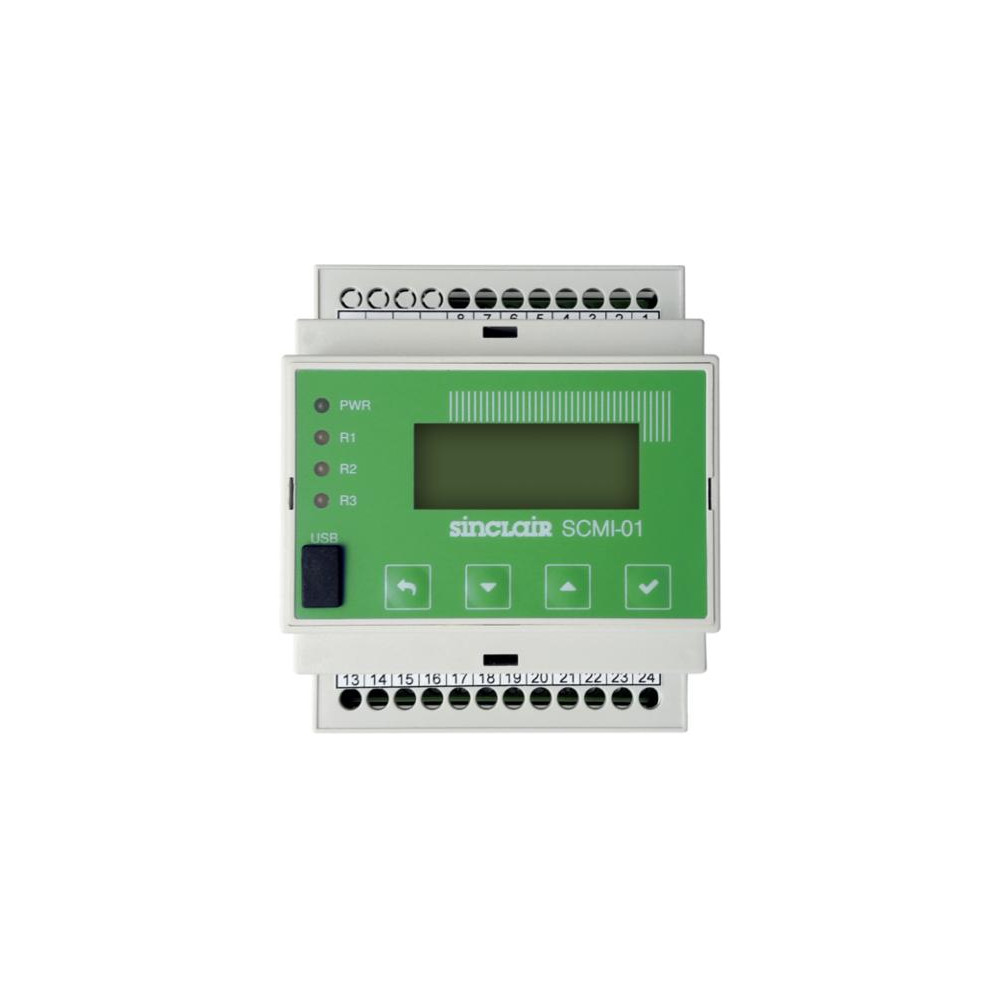

SCMI-01.4

Das Kommunikationsmodul SCMI-01.4 ermöglicht die Steuerung eines freistehenden Außengeräts ASGE-XXBI oder ASGE-XXBI-3 der Serie UNI SPLIT, das mit dem Kältemittel R32 betrieben wird. Es ermöglicht die Einstellung der folgenden Modi:

• autonome Regelung in Abhängigkeit vom Kühldruck (Verdampfungstemperatur)
• Autonome Temperaturregelung für Kühlung und Heizung (als Slave-Gerät)
• Begrenzung der Solltemperatur auf -10 °C
• Slave-Einheit (0-10 V) für Kühlen und Heizen

Im Slave-Gerät-Modus arbeitet es als Wandler zwischen der Steuerung und dem Außengerät. Die Verdichterleistung des Außengeräts wird über eine serielle Leitung entsprechend dem 0 bis 10 V-Spannungswert vom externen Regelsystem gesteuert. Das Modul wird mit einer Spannung von 220-240 V / 50 Hz versorgt und ist zur Steuerung des Außengeräts mit einem seriellen Kommunikationskanal mit 9600 bit/s ausgestattet, der durch Stromversorgungsschaltungen für die Kommunikationsschaltungen des Außengeräts ergänzt wird. Für die Steuerung anderer Geräte enthält es drei Relais mit einstellbarer Funktion mit 230 V / 2 A Schaltkontakt. Darüber hinaus verfügt das Modul über zwei Binäreingänge mit TTL-Pegel. Ein Spannungseingang 0 bis 10 V / 100 kΩ, ein Stromeingang 4 bis 20 mA und zwei Eingänge für 10 kΩ Widerstandsthermometer (ß = 3435).

EAN: 8594046222998
