BMV 702 Statusüberwachung

BMV-Tracker sind neue hochpräzise Batterieüberwachungssysteme.

Warum den Betriebszustand der Batterie überwachen? Für eine längere Batterielebensdauer! Eine detaillierte Batterieüberwachung ermöglicht es uns, Betriebsmängel zu erkennen und schnell zu beheben, um eine lange Lebensdauer der Batterie zu gewährleisten.

Geeignet für alle Arten von Bleibatterien, einschließlich Vlies- (AGM) und Gelbatterien. Einfache Einstellung der Batteriekapazität (Werkseinstellung auf 200 Ah). Automatische Erkennung von 12, 24, 36, 48, 60, 120, 144 und 288 V. Regelmäßige automatische Kalibrierung des Geräts für zuverlässige Messwerte (kann auch manuell durchgeführt werden). Die Version BMV 700H ist für Systeme mit hoher Betriebsspannung (70 - 350 V DC) konzipiert, die Version BMV702 für die Überwachung von zwei Batterien oder die Überwachung der Batterietemperatur oder xxx. Der Tracker ist auch für Li-on-Batterien geeignet.

Grundlegende Anzeigewerte:

- Aktuelle Spannung (V) der Batterie.

- der aktuelle Strom (A), der in (positive Werte - Laden) oder aus (negative Werte - Entladen) der Batterie fließt

- die aktuelle Leistung (W), die in die (positive Werte - Laden) oder aus der (negative Werte - Entladen) Batterie fließt (Spannung mal Strom)

- die Gesamtenergiemenge, die der Batterie zum Betrieb von Geräten entnommen wird, in Amperestunden (Ah)

- den aktuellen Ladezustand der Batterie in Prozent

- die geschätzte (kompliziert berechnete) Zeit in Stunden bis zur 50%igen Entladung der Batterie bei einem bestimmten Stromverbrauch

Technische Parameter:

- Versorgungsspannung 6,5 - 95 V DC

- Stromverbrauch bei unbeleuchtetem Display und ausgeschaltetem Relais: 4 mA (12 V) und 3 mA (24 V)

- Stromaufnahme bei unbeleuchtetem Display und eingeschaltetem Relais: 15 mA (12 V) und 8 mA (24 V)

- Betriebsspannungen: 12, 24 und 48 V (Selbsterfassung)

- maximaler Strom durch den Shunt: -500 bis +500 A (Entladen und Laden der Batterie)

- maximale Abweichung der Spannungsanzeige ±0,01 A bei 0 - 100 V

- maximale Abweichung der Stromanzeige ±0,01 A bei 500 A Shunt

- maximale Abweichung der Kapazitätsanzeige ±0,1 Ah bei Batteriekapazitäten von 0 - 100 Ah

- maximale Abweichung der Kapazitätsanzeige ±1 Ah bei Batteriekapazitäten 100 - 9999 Ah

- Maximale Abweichung des Ladezustands ±0,1%

- maximale Abweichung bei der Schätzung der verbleibenden Zeit ±1 Stunde (Bereich 1-240 Stunden)

- maximale Abweichung bei der Leistungsanzeige ±1 W im Bereich von - 100 W bis 1 kW

- für eine Gesamtkapazität der Batterie von 20 bis 9999 Ah

- Betriebstemperaturbereich -20 bis + 50 °C

- kreisförmiger Durchmesser des Trackers selbst: 63 mm

- quadratische Größe der Kappe des Self-Trackers: 69 x 69 mm

- Tiefe des Self-Trackers: 31 mm

- Schaltrelais: 60V/1 A maximal

- Gewicht des Self-Trackers: 70 g

- Gewicht der Seitenabdeckung: 315 g

- Schrauben für den Shunt-Anschluss: M10

- Material: Kunststoff

Der Tracker speichert ausgewählte historische Daten und erreichte Grenzwerte:

- tiefste erreichte Batterieentladung

- die Geschwindigkeit der letzten Batterieentladung

- Anzahl der abgeschlossenen Entlade-/Ladezyklen der Batterie

- Durchschnittswert der Batterieentladung

- Anzahl der Vollentladungen der Batterie

- maximal erreichte Batteriespannung

- Erreichte minimale Batteriespannung

- Anzahl der Tage seit der letzten vollen Batterieladung

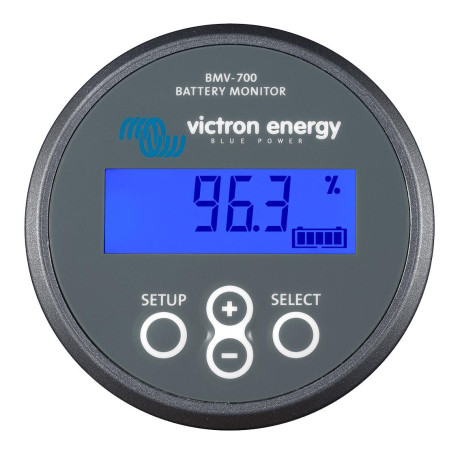

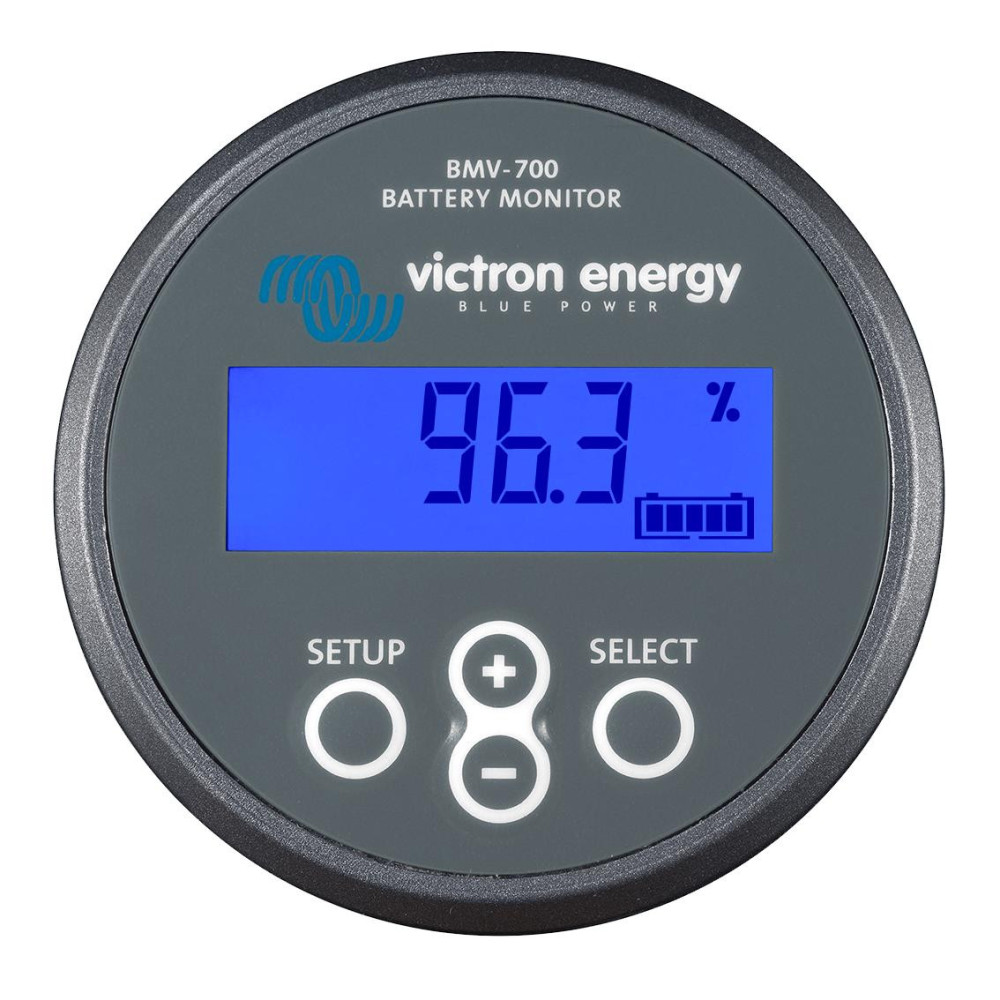

Der Lieferumfang des BMV-700-Trackers umfasst (siehe AbbildungFragen unten):

- kundenspezifischer Tracker mit hintergrundbeleuchteter Digitalanzeige und Bedienelementen

- Tracker-Abdeckung aus Kunststoff mit den Maßen 69 x 69 mm

- Shunt 500A/50mV, ausgelegt für einen maximalen Strom von 500 A (zu installieren am negativen Batteriekabel)

- Schrauben für den Anschluss des Shunts: M10

- 10 m langes RJ12 UTP-Kommunikations- und Stromkabel (für den Anschluss des Trackers an den Shunt)

- 2 m langes Installationskabel mit Sicherung zum Anschluss an das Pluskabel.

Der Tracker führt eine ausgeklügelte Überwachung der zugeführten und entnommenen Energie durch und berücksichtigt dabei den einstellbaren Peukert-Exponenten (je größer die Energieentnahme, desto relativer Rückgang der verfügbaren Energiemenge in der Batterie und umgekehrt) und den Wirkungsgrad der Batterie, um die tatsächliche Energiemenge (Ah) und den Ladezustand der Batterie (in Prozent) zu schätzen.

Um die in der Batterie verfügbare Energiemenge korrekt anzuzeigen, muss die gesamte in die Batterie eintretende und aus ihr austretende Energie durch den Shunt geleitet werden.

Der eigentliche Tracker kann in die Wand eingebaut werden, ohne dass ein Zugang von hinten erforderlich ist (verdeckte Schrauben).

Für Ströme über 500 A kann ein Ersatzshunt geliefert werden, der für Ströme von 1000 und 2000 A ausgelegt ist.

Am Tracker können Shunts bis zu einem Maximalstrom von 9.999 A mit einem Spannungsbereich von 1 - 100 mV (beide einstellbar) verwendet werden.

Der Monitor ist mit einem geschalteten Relais ausgestattet.

Dieses wird in Abhängigkeit von der gemessenen Batterieladung aktiviert/deaktiviert.

Es ist werkseitig so eingestellt, dass es sich einschaltet, wenn der Ladezustand der Batterie unter 50 % fällt, und sich ausschaltet, wenn die Batterie 90 % erreicht.

Diese Werte können in den Einstellungen geändert werden.

Außerdem kann die Schaltlogik umgekehrt werden, oder das Relais ist standardmäßig ein- und standardmäßig ausgeschaltet.

Das Relais kann zum Ein- und Ausschalten von Geräten wie externen Alarmen, Kraftwerken usw. verwendet werden.

Der Monitor kann mit anderen Geräten verbunden werden. Es ist möglich, den Tracker mit einem großen Farbdisplay Color Control GX zu verbinden.

Zum Anschluss des BMV700 an das Color Control GX-Display muss entweder ein VE.Direct-Kabel oder eine VE.Direct-USB-Kommunikationsschnittstelle erworben werden.

Gespeicherte Einstellungen und gemessene historische Daten und Grenzwerte bleiben gespeichert, auch wenn die Stromzufuhr zum Tracker unterbrochen wird.

Optische und akustische Alarme bei Über- oder Unterspannung, geladener oder entladener Batterie.

Möglichkeit, unter definierten Bedingungen eine zusätzliche Stromquelle wie z.B. einen Generator über ein Relais zu schalten.
