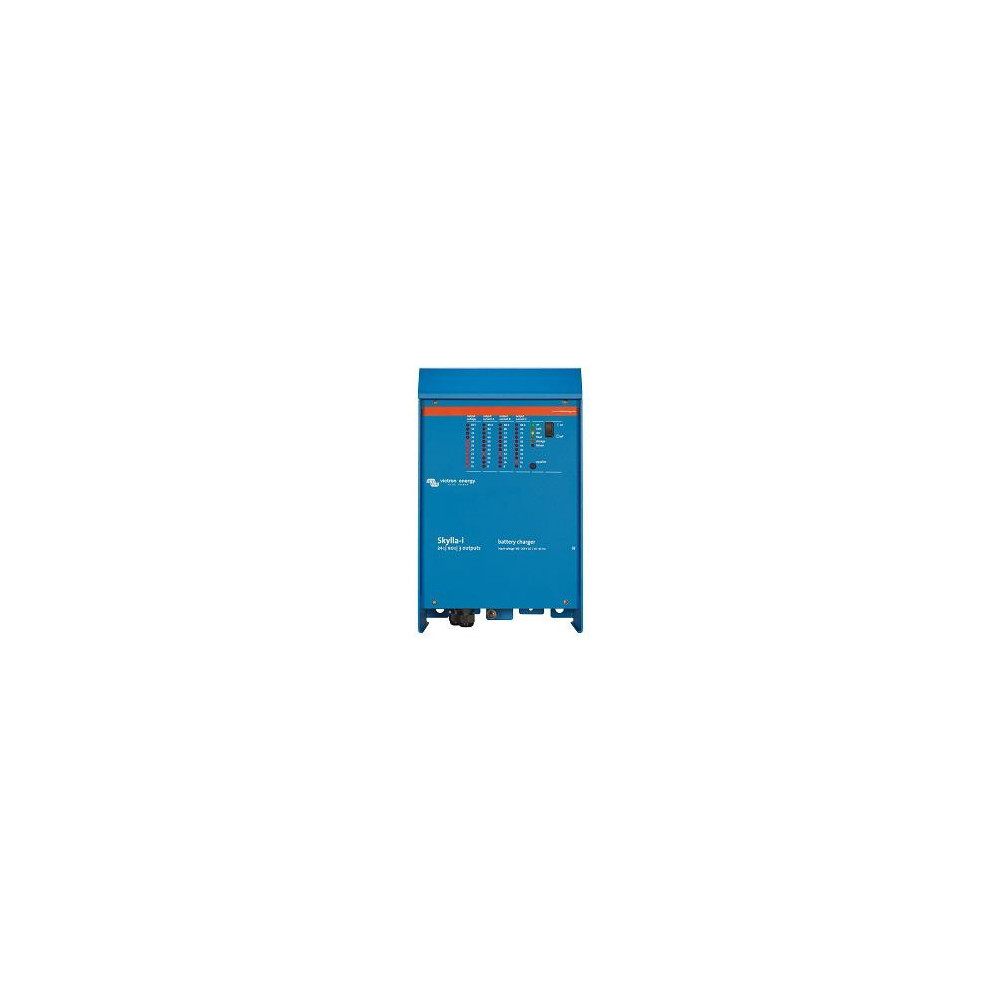

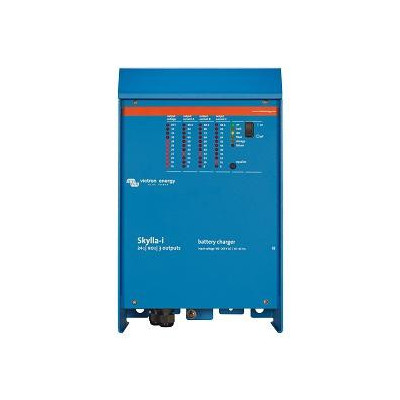

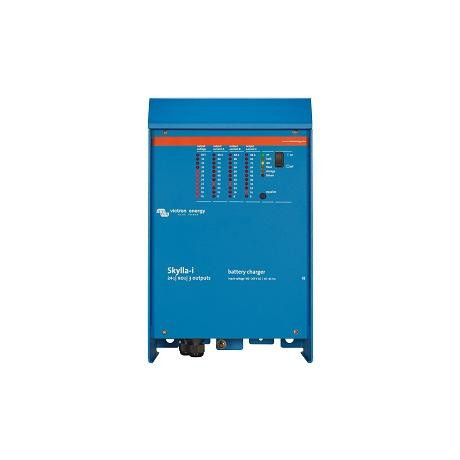

Skylla-i 24V/80A Batterieladegerät (3)

Skylla-i (3): drei Ausgänge zum Laden von bis zu drei Batterien
Das Ladegerät Skylla-i (3) verfügt über drei separate und vollwertige Gleichstromausgänge. Jeder Ausgang kann einen vollen Ausgangsstrom von 80 A liefern, aber insgesamt können alle drei Ausgänge maximal 80 A liefern.

Die epoxidpulverbeschichteten Aluminium abdeckungen mit Tropfschutz und Edelstahlbefestigungen widerstehen den Auswirkungen rauer Umgebungen: Hitze, Feuchtigkeit und salzhaltige Luft. Die Umfangsplatten sind durch eine Harzbeschichtung geschützt, um maximale Korrosionsbeständigkeit zu gewährleisten. Temperatursensoren sorgen dafür, dass sich die aktiven Komponenten stets innerhalb der vorgegebenen Grenzwerte befinden, wobei der Ausgangsstrom bei extremen Umweltbedingungen automatisch reduziert wird.

Visualisierung des Ladestatus
Die Frontplatte zeigt über eine Reihe von LEDs die aktuelle Ladespannung und den aktuellen Ladestrom an. Gleichzeitig wird die aktuelle Ladephase oder eine Störung angezeigt.

Flexibel
Neben der CAN-Bus-Schnittstelle (NMEA2000) gibt es einen Drehschalter, DIP-Schalter und Potentiometer, die zusammen die Anpassung des Ladealgorithmus an die jeweilige Batterie und deren Nutzungsanforderungen gewährleisten.

Laden
Eines der fortschrittlichsten Ladegeräte überhaupt mit ausgeklügelter und intelligent gesteuerter Ladung. Das Skylla-i Ladegerät enthält einen Mikroprozessor, der alle Ladephasen (Schnellladung, Absorption, Halten, Speicherung, Ausgleich) präzise steuert.

Der richtige Ladestrom für Blei-Säure-Batterien: variable Absorptionszeit. Bei einer mäßigen Entladung ist die Absorptionszeit kurz, um eine Überladung der Batterie zu vermeiden. Nach einer Tiefentladung wird die Absorptionszeit automatisch verlängert, um eine vollständige Wiederaufladung zu gewährleisten.

Vermeidung von Schäden durch übermäßige Gasung: BatterySafe-Modus. Wenn ein hoher Ladestrom in Kombination mit einer hohen Absorptionsspannung eingestellt wurde, um die Batterie schnell zu laden, verhindert das Skylla-i Schäden durch Übergasung, indem es den Spannungsanstieg automatisch begrenzt, sobald die Gasungsspannung erreicht ist.

Geringere Wartung und langsamere Alterung, wenn die Batterie nicht benutzt wird: Speichermodus. Der Speichermodus wird aktiviert, wenn die Batterie 24 Stunden lang nicht entladen wurde. Im Lagermodus wird die Pufferspannung auf 2,2 V/Zelle (26,4 V bei einer 24-V-Batterie) begrenzt, um die Gasung und Korrosion der positiven Elektroden zu minimieren. Einmal pro Woche wird die Spannung wieder auf das Absorptionsniveau angehoben, um die Batterie "aufzufrischen". Diese Funktion verhindert Elektrolytschichtung und Sulfatierung, die wichtigsten Ursachen für ein frühzeitiges Versagen der Batterie.

Verlängern der Batterielebensdauer: thermische Kompensation
Jedes Skylla-i Ladegerät ist mit einem Batterietemperatursensor ausgestattet. Sobald es angeschlossen ist, wird die Ladespannung automatisch gesenkt, wenn die Temperatur der Batterie steigt. Diese Funktion ist besonders bei kompakten Blei-Säure-Batterien oder bei zu erwartenden starken Temperaturschwankungen der Batterie zu empfehlen.

Batteriespannungsmessung
Um Spannungsverluste aufgrund von Kabelwiderständen auszugleichen, ist das Skylla-i Ladegerät mit einem Spannungsmesssystem ausgestattet, das sicherstellt, dass die Batterie immer die richtige Ladespannung erhält.

Geeignet für AC- und DC-Stromversorgung (AC-DC- und DC-DC-Betrieb)
Das Ladegerät bietet einen weiten Eingangsspannungsbereich von 185 - 264 V AC sowie 180 - 350 V DC. Das Skylla-i Ladegerät kann somit Batterien sowohl mit Wechsel- als auch mit Gleichstrom laden.

Verwendung des Ladegeräts als DC-Stromversorgung
Wenn keine Batterien oder großen Entkopplungskondensatoren zur Verfügung stehen, kann das Skylla-i Ladegerät dank seiner perfekt stabilisierten Ausgangsspannung als Stromversorgung verwendet werden.

Das perfekte Ladegerät für jeden Batterietyp
Es können mehrere vordefinierte Batterietypen und deren Ladecharakteristiken ausgewählt werden, sowie präzise Strom- und Spannungseinstellungen über Potentiometer. Nur so ist eine korrekte Ladung und eine lange Lebensdauer der Batterien gewährleistet.

Das Ladegerät kann dauerhaft an die Batterie angeschlossen werden, ohne dass die Gefahr einer Überladung besteht. Es muss nicht abmontiert werden, auch wenn die Batterie längere Zeit nicht benutzt wird. Im Gegenteil, es ist wünschenswert, das Ladegerät ständig an der Batterie angeschlossen zu lassen und die Batterie in einem geladenen Zustand zu halten. Dies wirkt sich positiv auf die Lebensdauer der Batterie aus.

Vorbereitet für Li-Ion (LiFePo4) Akkus
Das Ladegerät ist speziell für das Laden von LiFePo-Akkus geeignet. Eine einfache Ein/Aus-Steuerung kann durch Anschluss eines Relais oder Open Collectors vom Li-Ion BMS an den Fernsteuerungsanschluss des Ladegeräts realisiert werden. Eine vollständige Spannungs- und Stromregelung kann alternativ durch den Anschluss an einen galvanisch getrennten CAN-Bus-Port erfolgen.

CAN-Bus
Ermöglicht den Anschluss an die Fernsteuerung des Skilla-Ladegeräts oder die Kommunikation mehrerer Geräte untereinander über das NMEA2000-Kommunikationsprotokoll.

Hilfsalarmrelais
Das Ladegerät ist mit einem Relais ausgestattet, das aktiv wird, wenn die Batteriespannung unter 23,8 V fällt. Dies kann zum Starten eines Generators, eines akustischen Alarms usw. verwendet werden.

Das Ladegerät wurde in den Niederlanden entwickelt. Es ist für die Verwendung in Innenräumen, die vertikale Wandmontage oder die horizontale Montage vorgesehen.

Empfohlenes Zubehör:
Skylla GX digitales Multifunktionspanel - Fernüberwachung und -steuerung der Eingangsstromstärke

BMV 600S Batteriestatusmonitor - hochentwickeltes Multifunktionsgerät zur Überwachung des aktuellen Batteriestatus, Statistik, Möglichkeit zur Auslösung eines akustischen Alarms in Abhängigkeit von der Batteriespannung, Möglichkeit zum Schalten von Relais in Abhängigkeit von der Batteriespannung und vieles mehr.

Technische Parameter:
Nenneingangsspannung (AC): 230 V
AC-Eingangsspannungsbereich (AC): 185 - 265 V
DC-Eingangsspannungsbereich (DC): 180 - 350 V
Maximaler AC-Eingangsstrom bei 180 V: 16 A
Eingangsfrequenz: 45 - 65 Hz oder Gleichspannung
Werkseinstellung der Absorptionsspannung (Absorption): 28,8 V
Werkseinstellung der Wartungsspannung (Float): 27,6 V
Werkseinstellung der Speicherspannung: 26,4 V
Ausgangsspannungsbereich: 20 - 36 V
Maximaler Ladestrom: 3 x 80 A (maximaler Gesamtausgangsstrom 80 A)
Ladekennlinie: siebenphasig adaptiv
Ladekennlinie, Li-Ion: vierphasig, mit Ein/Aus-Steuerung oder CAN-Bus-Steuerung
Empfohlener Batteriekapazitätsbereich: 400 - 800 A
Temperatursensor zur Ladespannungskompensation: ja
Verwendbar als DC-Stromversorgung: ja
Fern-Ein/Aus-Anschluss: ja (kann mit Li-Ion BMS verbunden werden)
CAN-Bus-Kommunikationsanschluss: zwei RJ45-Anschlüsse, NMEA2000-Protokoll, galvanisch getrennt
Fernalarmrelais: DPST, AC-Kennlinie: 240 VAC/4 A, DC-Kennlinie: 4 A bis 35 VDC, 1 A bis 60 VDC
Zwangskühlung: ja
Schutzfunktionen: Ausgangskurzschluss, Überhitzung
Betriebstemperaturbereich: - 20 bis + 60 °C (voller Ausgangsstrom bis + 40 °C
Maximale (nicht kondensierende) Luftfeuchtigkeit: 95%
Gehäusematerial: Aluminium
Gehäusefarbe: RAL 5012 blau
Batterieanschluss: M8 Schrauben
Anschluss an 230 V AC: 10 mm2 Schraubklemme
Schutzart: IP 21
Gewicht: 7 kg
Abmessungen (Höhe x Breite x Tiefe in mm): 405 x 250 x 150
