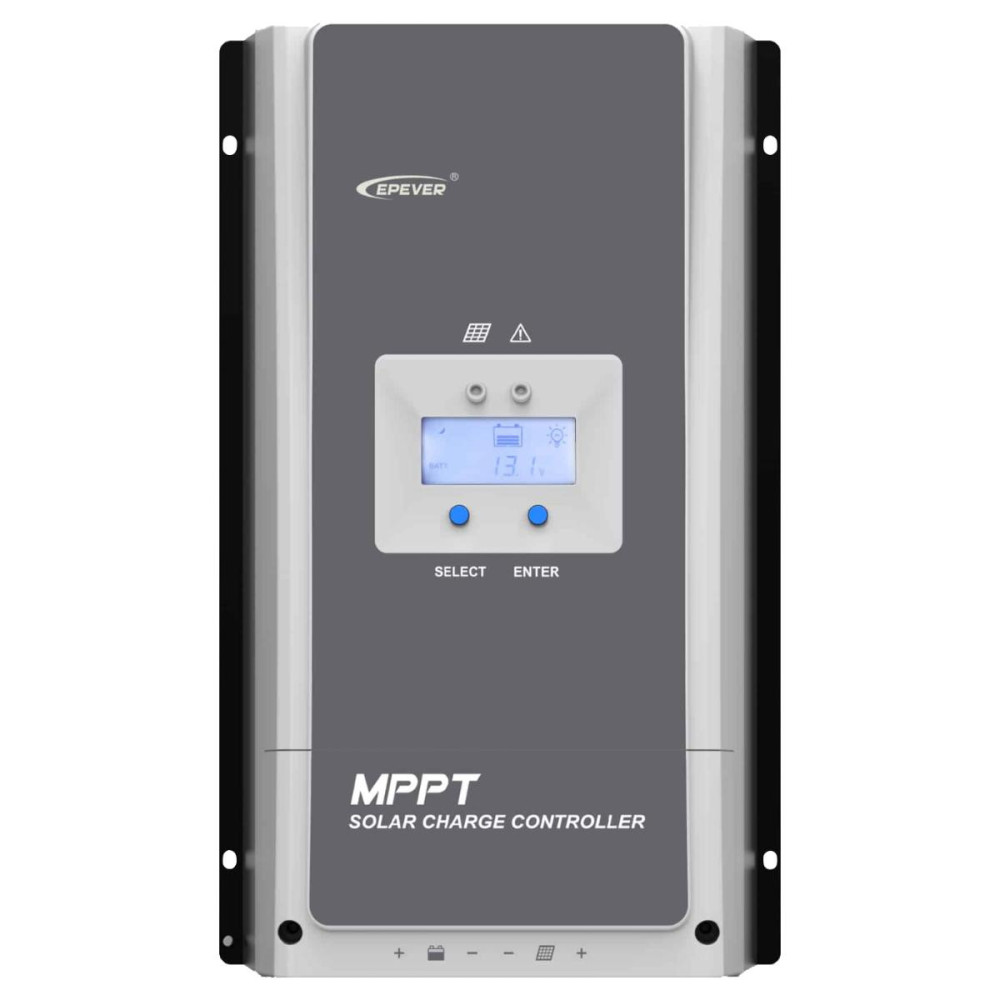

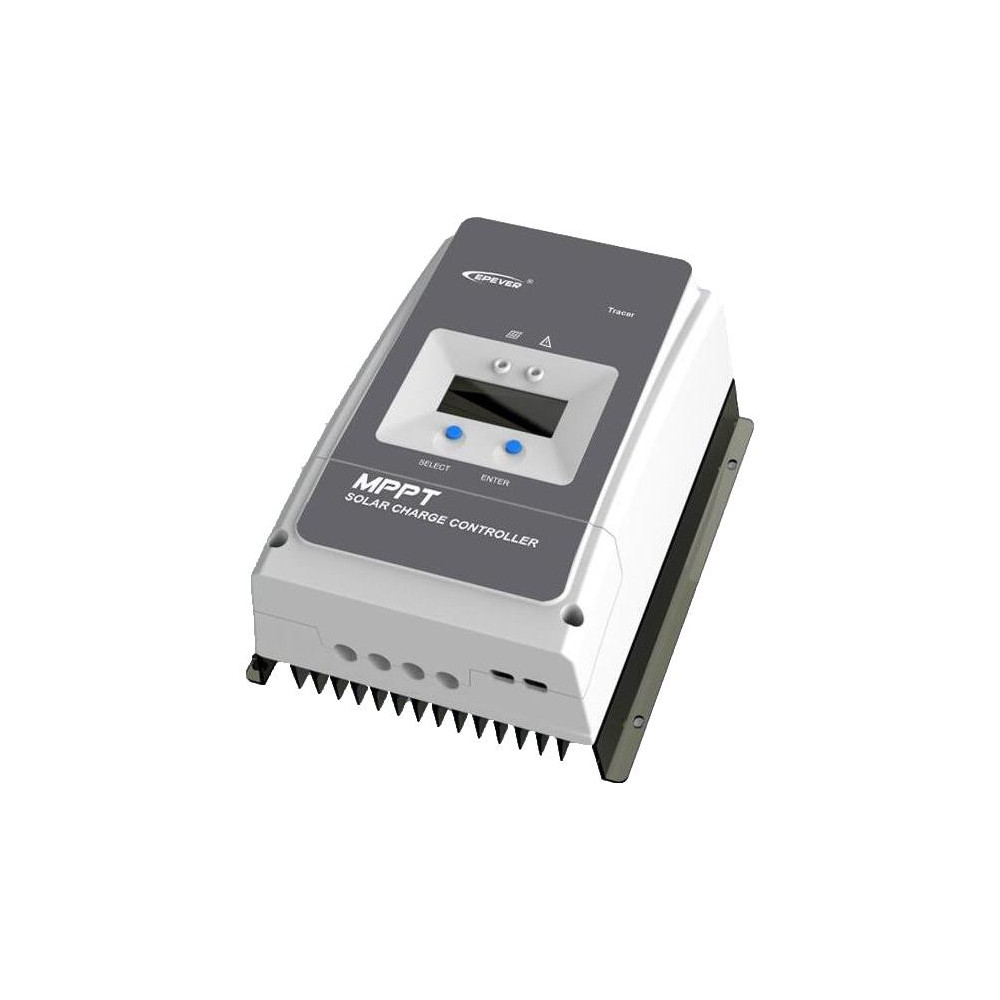

MPPT-Solarregler EPever 200VDC/100A 10420AN - 12/24/48V

MPPT-Solarregler EPEVER Tracer 8420AN - neue Generation leistungsstarker Solarregler bringt hohe Qualität und maximale Ausstattung für PV-Anlagen.

Die Tracer AN-Serie zeichnet sich durch eine hohe Ladekapazität aus und ist somit für größere Insel- und Hybridsysteme geeignet.

Zur einfachen Systemüberwachung und möglichen Einstellung von Betriebsparametern ist ein Multifunktionsdisplay direkt im MPPT-Regler integriert, inklusive Kontroll-LEDs.

Der Regler arbeitet als Wechselrichter, d.h. er kann eine höhere Eingangsspannung und einen niedrigeren Strom in eine niedrigere Spannung und einen höheren Strom umwandeln, und das mit einem hohen Wirkungsgrad.

So können wir praktisch jedes Solarmodul verwenden.

Der Regler ist mit Blei-Säure- und Lithium-Ionen-Batterien kompatibel.

Technologie

Der Regler der Tracer AN-Serie basiert auf der mehrphasigen Synchrongleichrichtungstechnologie (MSRT) und dem fortschrittlichen MPPT-Steuerungsalgorithmus, mit einer Dual-Core-Prozessorarchitektur und einem gemeinsamen Minuspol.

MSRT kann eine sehr hohe Umwandlungseffizienz bei jeder Ladeleistung garantieren, was die Energieeffizienz des Solarsystems deutlich verbessert.

Der fortschrittliche MPPT-Steuerungsalgorithmus minimiert den Leistungsverlust und die Verlustzeit und gewährleistet die Nachführeffizienz sowie eine hohe Umwandlungseffizienz bei hoher oder niedriger Leistung, so dass die Tracer AN-Produkte in jeder Situation schnell die maximale Betriebsspannung der PV-Anlage nachführen können, um die maximale Energie aus dem Modul zu gewinnen.

Maximale Leistung des Solarmoduls in Wp

Die maximale Ladeleistung für die Batterie dieses Modells beträgt 80 A, was einer Modulleistung von 1250 Wp bei einer 12-V-Batterie, 2500 Wp bei einer 24-V-Batterie oder 5000 Wp bei einer 48-V-Batterie entspricht. Wenn das Modul mehr Leistung liefert, wird es vom Regler nur auf seine maximale Nennleistung begrenzt. Die Leistung der PV-Paneele darf jedoch nicht mehr als das 1,5-fache der Nennleistung des Reglers betragen, sonst kann der Regler dauerhaft beschädigt werden!

Maximale Eingangsspannung der Solarmodule

Sie können Solarmodule in Reihe schalten, aber ihre gesamte Ausgangsspannung im Leerlauf, Voc genannt (nicht zu verwechseln mit der Modulspannung unter Last, Vmpp genannt), darf niemals die Leerlaufspannung Voc 200V überschreiten - ein Überschreiten dieses Wertes führt zu einer dauerhaften Beschädigung des Reglers. Dabei ist zu berücksichtigen, dass die Spannung des Solarmoduls mit abnehmender Umgebungstemperatur ansteigt und der in den Parametern des Solarmoduls angegebene Voc-Wert der Wert für 25℃ ist. Daher empfehlen wir, dass der Wert der angegebenen Voc 180V bei 25℃ nicht überschreitet (Lastspannung Vmpp maximal 144V)! Die maximal zulässige Anzahl der in Reihe geschalteten PV-Paneele für jeden Typ entsprechend der 12/24/48V-Batterie entnehmen Sie bitte dem Handbuch.

Wenn Sie sich bezüglich des geeigneten Reglers und der idealen Verdrahtung der Solarmodule unsicher sind, können Sie uns gerne kontaktieren.

Überwachung und Einrichtung

Die Einstellung der Reglerparameter (vor allem des verwendeten Batterietyps) erfolgt über die eingebaute LCD-Anzeige oder das externe MT50-Display, das nicht zum Lieferumfang des Reglers gehört. Es stehen drei grundlegende Batterietypen zur Verfügung: verschlossen, Gel, geflutet. Die vierte Option ist eine vom Benutzer einstellbare Batterie - hier ist es möglich, beliebige Parameter einzustellen.

Die Einstellung und Überwachung der Parameter kann auch auf Ihrem PC erfolgen, Sie benötigen dazu nur ein EPsolar-USB-Kommunikationskabel und eine Software, die Sie kostenlos auf der Registerkarte USB-Kabel herunterladen können. Sie können auch mit Ihrem Mobiltelefon oder Tablet überwachen und einstellen. Hierfür benötigen Sie das Bluetooth-Modul BLE-01.

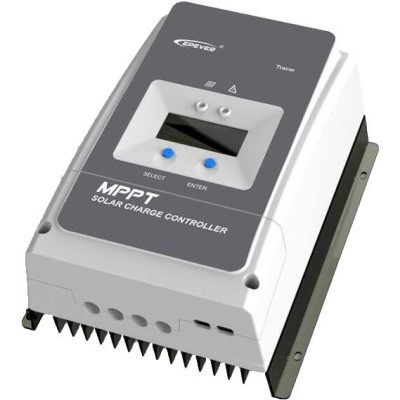

Beschreibung des Controllers:

1. LED-Ladeanzeige

2. SELECT-Taste

3. Sicherung

4. die Erdungsklemme

5. Abdeckung Schraubenlöcher M4

6 Anzeige für Verpolungsalarm FV

7. aktives Generator- und Lastrelais

8. Anschluss RTS - externer Temperatursensor

9. RS485-Anschluss (5 V DC/200 mA)

10 Funktion/Generatorrelais ein

11. Anschluss RBVS - Spannungsfühler

12. Gesteuerte Lastverzögerung

13 Verteilungsnetz/Generatorrelais aus

14 Klemmen für Fotovoltaik-Paneele

15 Batterieklemmen

16. Taste ENTER ("EINGABE")

17. DIE LCD-ANZEIGE

18. LED-Fehleranzeige

Lastrelais oder automatische Generatorsteuerung erleichtern den Aufbau eines Hybridstromsystems. Umfassende elektronische Schutzfunktionen wie Überladungs-, Überentladungs- und PV-Verpolungsschutz sorgen für einen sicheren und zuverlässigen Betrieb des Solarsystems über längere Zeiträume hinweg. Die isolierte RS485-Schnittstelle mit Standard-MODBUS-Kommunikationsprotokoll und 5-V-Stromversorgung erleichtert dem Verbraucher die Erweiterung des Geräts, unterstützt den Betrieb von bis zu 8 Reglern in Reihe, um das System zu erweitern, und erfüllt verschiedene Überwachungsanforderungen, so dass es in verschiedenen Einrichtungen wie Solar-Wohnmobilen, Heimsystemen, Feldüberwachung usw. eingesetzt werden kann.

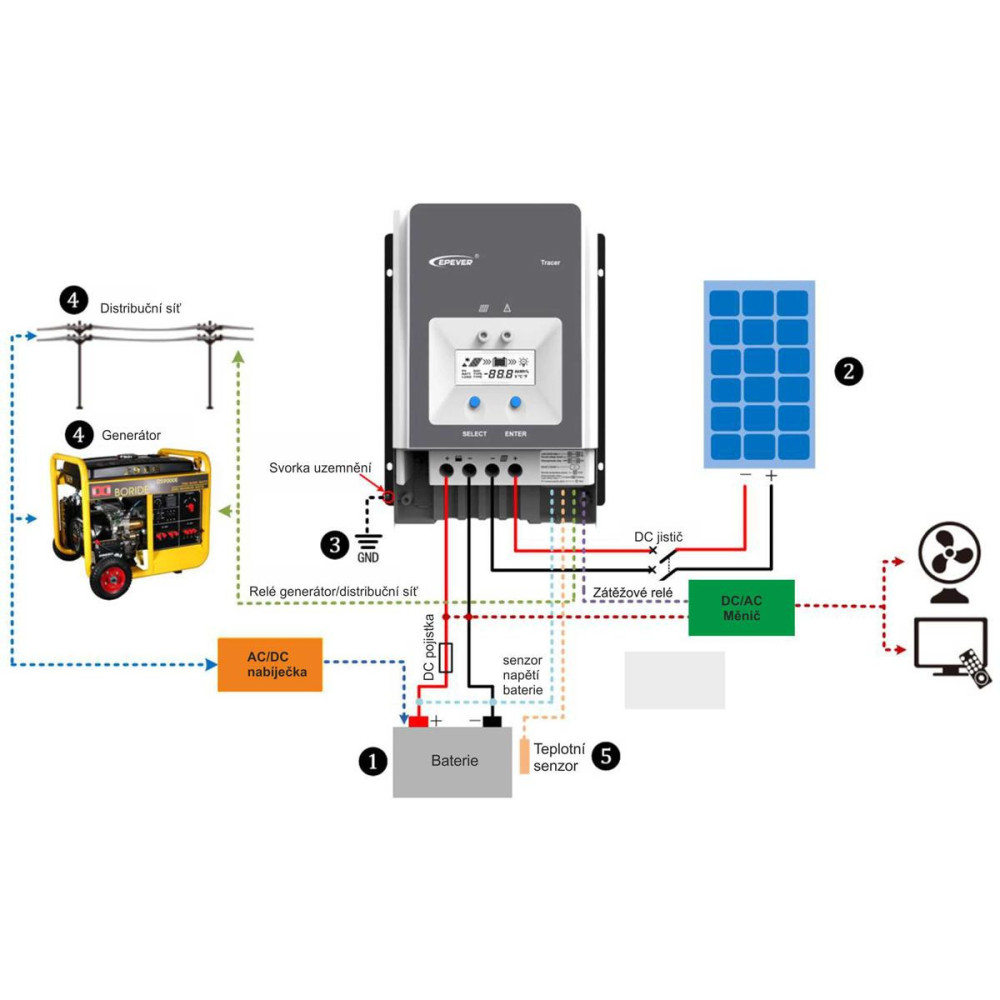

Schaltplan:

Grundlegende Merkmale:

CE-Zertifizierung (LVD EN/IEC62109,EMC EN61000-6-1/3)

Hochwertige, ausfallsichere Komponenten von ST und Infineon zur Gewährleistung einer möglichst langen Produktlebensdauer

Fortschrittliche MPPT-Technologie und sehr hohe Nachführgeschwindigkeit von bis zu 99,5%

Maximaler DC/DC-Übertragungswirkungsgrad von bis zu 98,7%

Fortschrittlicher MPPT-Steuerungsalgorithmus minimiert MPP-Verluste und Verlustzeit

Genaue Erkennung und Nachführung am höchsten Punkt mehrerer MPP-Spitzenwerte

Großer MPP-Betriebsspannungsbereich

Automatisches Kontrollsystem zur Begrenzung der Ladeleistung und des Stroms bei Überschreitung des Nennwerts

Unterstützung von vier Batterietypen: hermetisch versiegelt, Gel, geflutet und vom Benutzer einstellbar

Funktion zur Kompensation der Batterietemperatur

Echtzeit-Energieprotokollierung und Statistikfunktion

Automatische Leistungsreduzierungsfunktion bei Temperaturüberschreitung

Hundertprozentiger Volllastbetrieb über den gesamten Betriebstemperaturbereich innerhalb des Lade- und Entladebereichs

Unterstützung von bis zu 8 Geräten in Serie zur Systemerweiterung

Externes Lastschaltersignal, das das Lastrelais steuert, um verschiedene Arbeitslastmodi zu implementieren

Erste und zweite Lastkontrollabschaltung, einschließlich zweier Relaiskontakte

Automatische Funktionskontrolle und Relaiskonstruktionnerator

Automatisch gesteuertes Netz-/Generatorrelais zur Erleichterung des Aufbaus eines Hybridstromsystems

Optionale Temperatur- und Spannungssensoren für die Erfassung genauer Temperatur- und Batteriespannungsdaten

Isolierter RS-485-Anschluss mit 5V DC/200 mA-Ausgang für MODBUS-fähige elektrische Geräte ohne eigene Stromversorgung

Überwachen und Einstellen von Parametern über mobile Apps oder PC-Software.

Abmessungen: 394×242×143 mm

Gewicht: 7,4 kg

Detaillierte technische Informationen finden Sie in der beiliegenden Anleitung.
