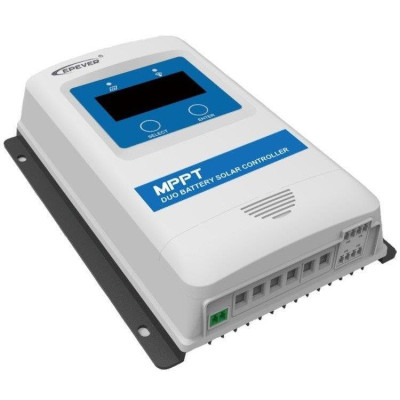

MPPT-Solarregler EPever 100VDC/ 30A DuoRacer - 12/24V

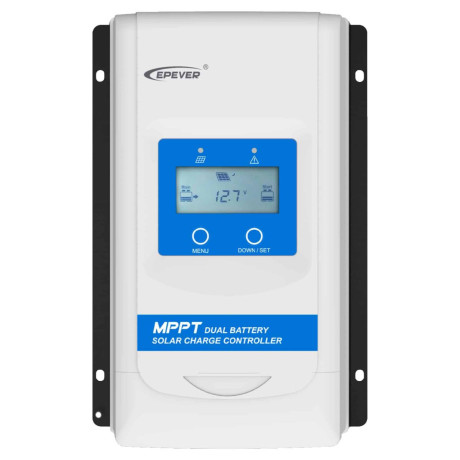

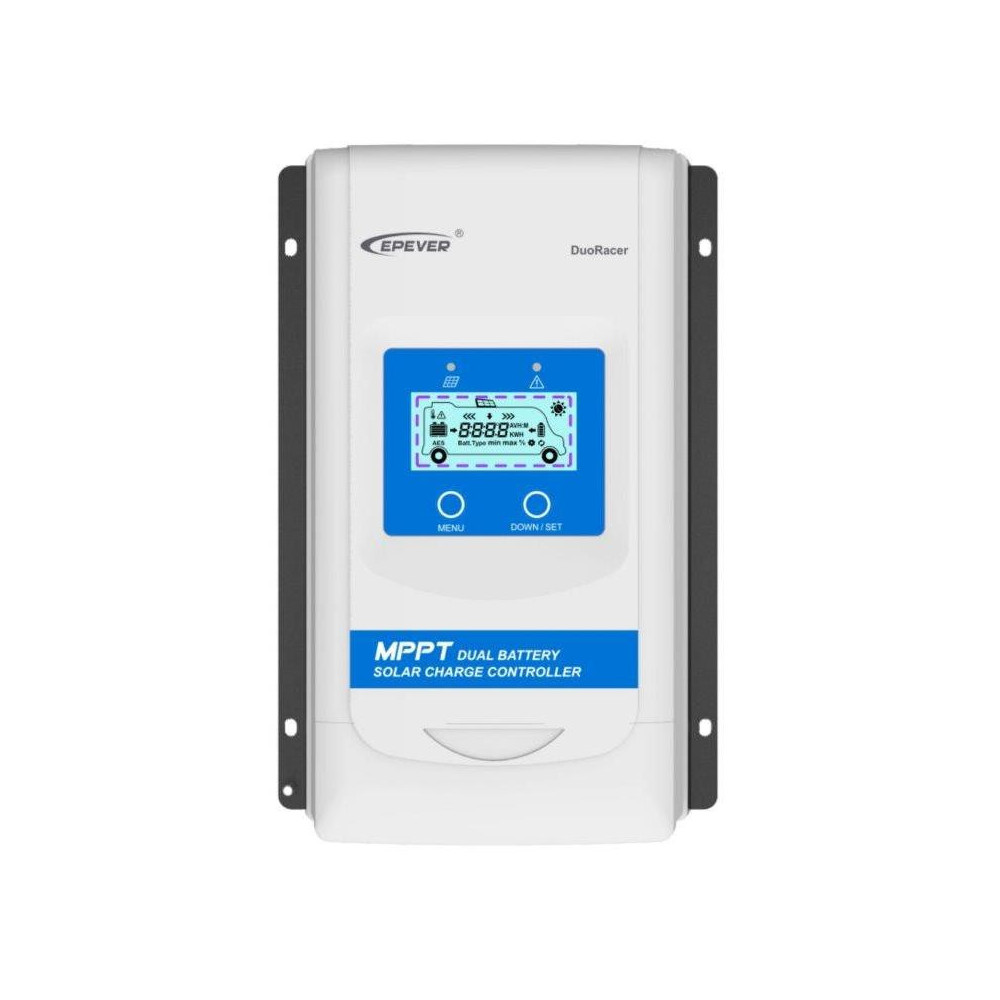

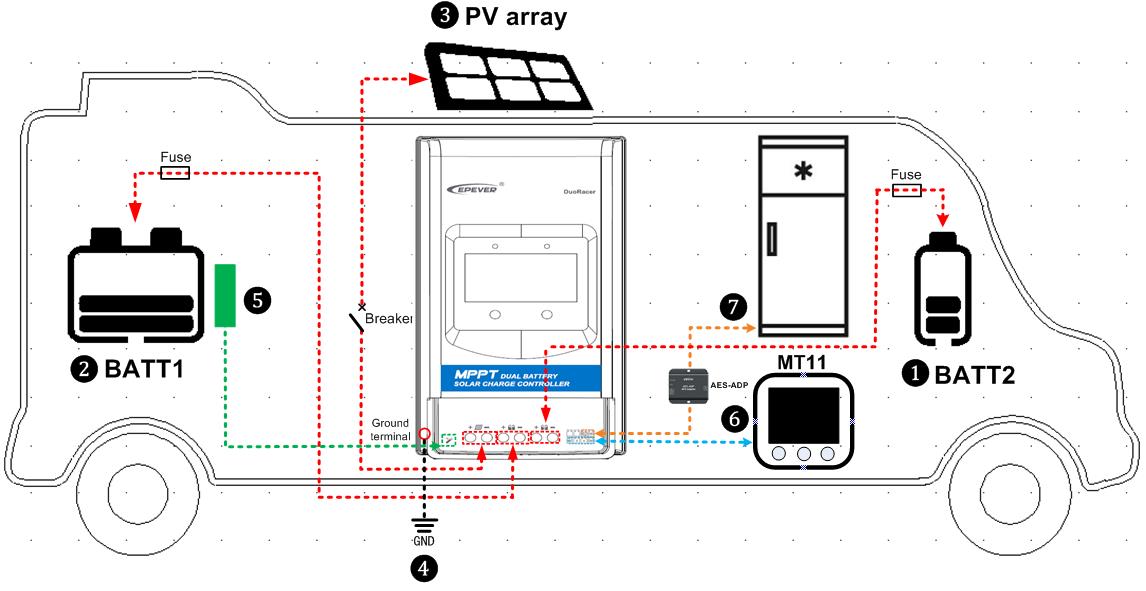

Der DuoRacer DR3210N-DDS MPPT-Laderegler ist für das Laden von zwei Batterien - Bord- und Starterbatterie (unten als BATT1 und BATT2 dargestellt) in einem Solarsystem konzipiert.

Dieser Regler unterstützt mehrere Arten von Hauptbatterien (BATT1), einschließlich verschlossener, Gel-, gefluteter, LiFePO4- und Li-NiCoMn-Batterien, die für Wohnmobile, Wohnwagen, Boote usw. geeignet sind.

Das Gerät erkennt automatisch die Spannung des Starterbatteriesystems (BATT2) und lädt die Batterie auf, wenn die Bedingungen erfüllt sind.

Das Steuergerät arbeitet als Wechselrichter, d. h. es kann eine höhere Eingangsspannung und einen niedrigeren Strom zu einer niedrigeren Spannung/einem höheren Strom mit hohem Wirkungsgrad verarbeiten.

So können wir fast jedes Solarmodul verwenden.

Der DuoRacer-Solarregler ist mit der neuesten MPPT-Technologie (Maximum Power Point Tracking) ausgestattet - Maximum Power Point Tracking mit einem ausgeklügelten Tracking-Algorithmus, bei dem das Solarmodul mit der idealen Spannung betrieben wird, die das Solarmodul mit der höchsten verfügbaren Leistung erzeugen kann. Im Vergleich zu einem herkömmlichen PWM-Regler erhöht die MPPT-Technologie die Ladeeffizienz um etwa 30 %.

Die maximale Ladeleistung für die Batterie dieses Modells beträgt 30 A, was einer Modulleistung von 390 Wp bei einer 12-V-Batterie oder 780 Wp bei einer 24-V-Batterie entspricht. Falls das Panel eine höhere Leistung erbringt, begrenzt der Regler es nur auf seine maximale Nennleistung.

Die Leistung der PV-Paneele darf nicht höher sein als das 1,5-fache der Nennleistung des Reglers - 580 Wp oder 1170 Wp!

Die Solarmodule können in Reihe geschaltet werden, aber ihre Ausgangsspannung im Leerlauf, Voc genannt , darf niemals den Wert der Leerlaufspannung Voc 100V überschreiten - eine Überschreitung dieses Wertes führt zu einer dauerhaften Beschädigung des Reglers (dabei ist zu berücksichtigen, dass die Spannung des Solarmoduls mit abnehmender Umgebungstemperatur steigt und der in den Parametern des Solarmoduls angegebene Wert von Voc bei 25C liegt). Daher empfehlen wir nicht, dass der Wert der angegebenen Voc 90V überschreitet)

Hauptfunktion:

Maximum Power Point Tracking-Technologie mit extrem hoher Tracking-Geschwindigkeit und einem Tracking-Wirkungsgrad von mehr als 99,5%

Fortschrittlicher MPPT-Steuerungsalgorithmus zur Minimierung von Geschwindigkeits- und MPP-Zeitverlusten

Erweiterter MPP-Betriebsspannungsbereich zur Verbesserung der PV-Modulnutzung

Automatische Ladesteuerung und Ladestrombegrenzungsfunktion (BATT1)

Hochwertige Komponenten von ST, TI und Infineon mit geringer Ausfallrate zur Gewährleistung der Produktlebensdauer

Digitale Schaltungssteuerung des adaptiven dreistufigen Lademodus zur Erhöhung der Lebensdauer von BATT1.

Der BATT1-Typ kann über LED/LCD eingestellt werden.

Wenn über einen längeren Zeitraum nicht geladen wird und der PV-Generator eine niedrige Spannung aufweist (PV<5V), geht der Controller in den Energiesparmodus über.

100% Laden und Entladen innerhalb des Betriebstemperaturbereichs.

AES-Steuersignal für Autokühlschrank

Standard Modbus-Protokoll und RS485 Kommunikationsanschluss (5V/200mA).

Eingebaute Anzeigefunktion:

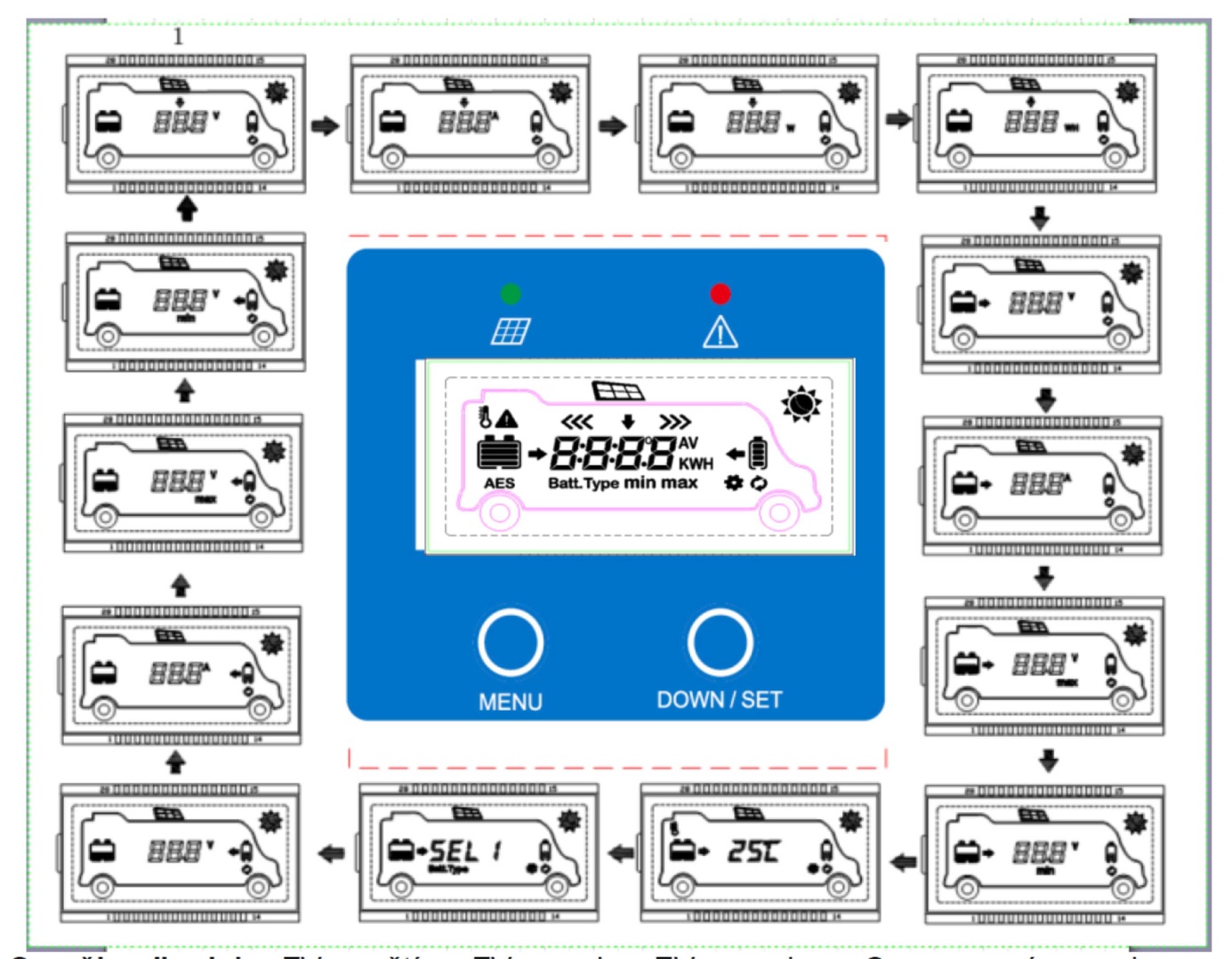

Display-Schleife:

PV-Spannung → PV-Strom → PV-Energie → Erzeugte Energie → BATT1-Spannung → Strom BATT1 → Max. Spannung BATT1 → Min. Spannung BATT1 → Temperatur BATT1 → Batterietyp BATT1 → Spannung BATT2 → Strom BATT2 → Max. Spannung BATT2 → Min. Spannung BATT2 → PV-Spannung

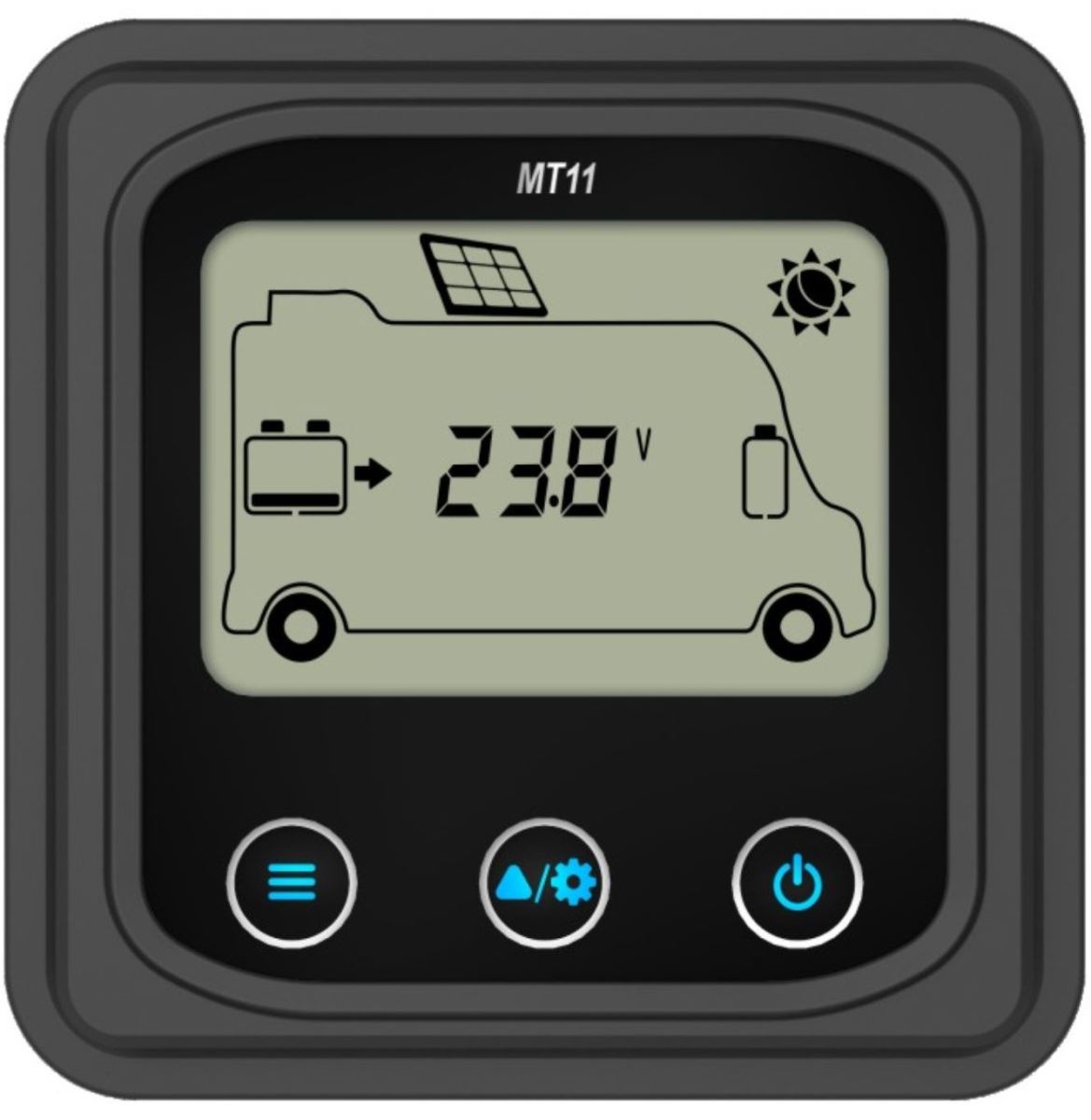

Die Fernanzeige MT11 (optionales Zubehör, nicht im Lieferumfang enthalten) des Transporters kann verschiedene Betriebsdaten und Systemfehlerinformationen anzeigen. Die Informationen können auf dem hintergrundbeleuchteten LCD-Bildschirm angezeigt werden, die Tasten sind leicht zu bedienen und die numerische Anzeige ist gut lesbar.

Die Anwendung für DuoRacer-Steuergeräte kann hier heruntergeladen werden.

Ausführliche Informationen über DuoRacer finden Sie in der beigefügten Anleitung.
