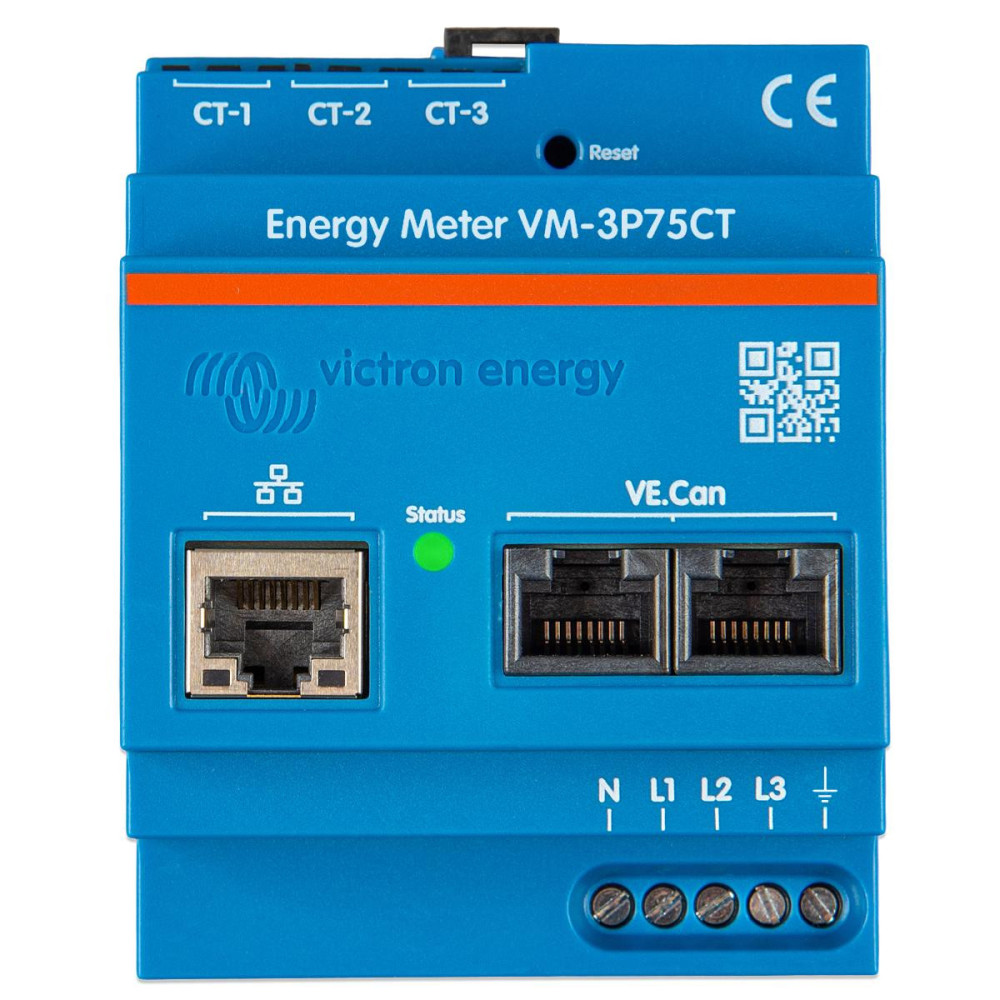

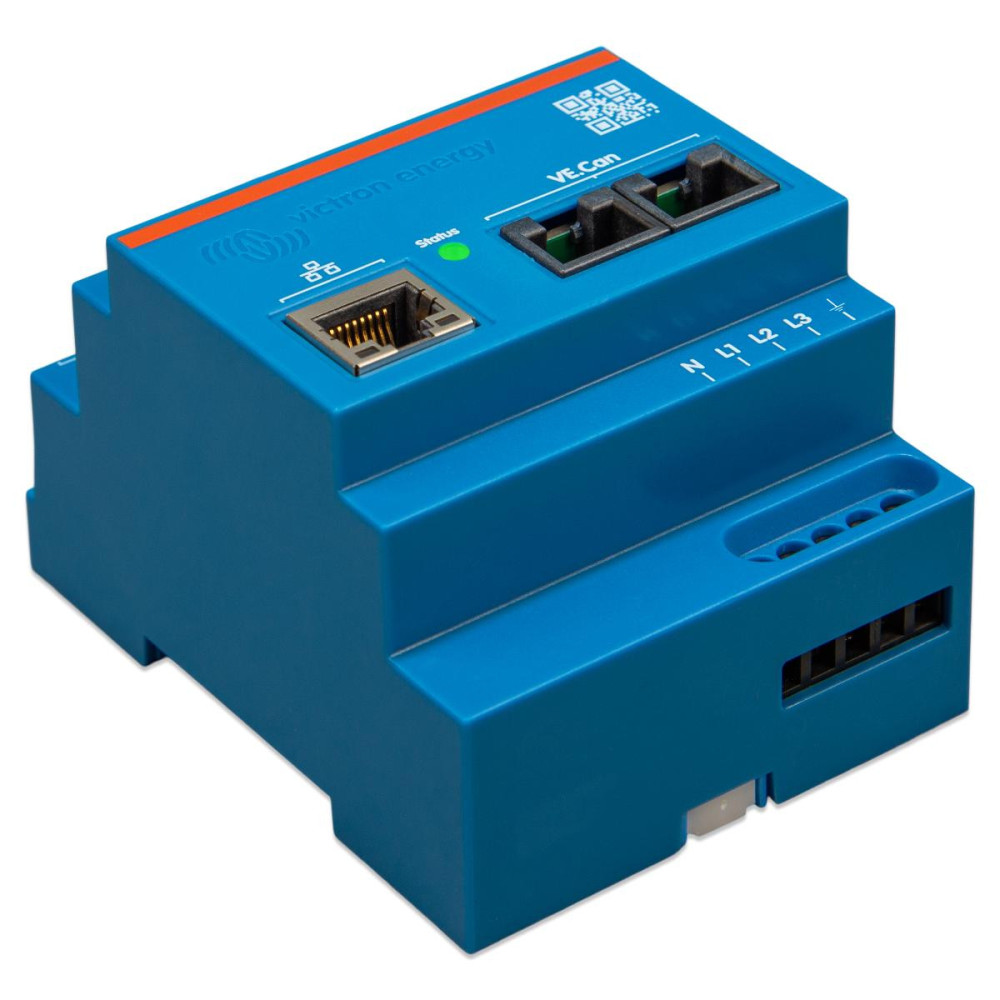

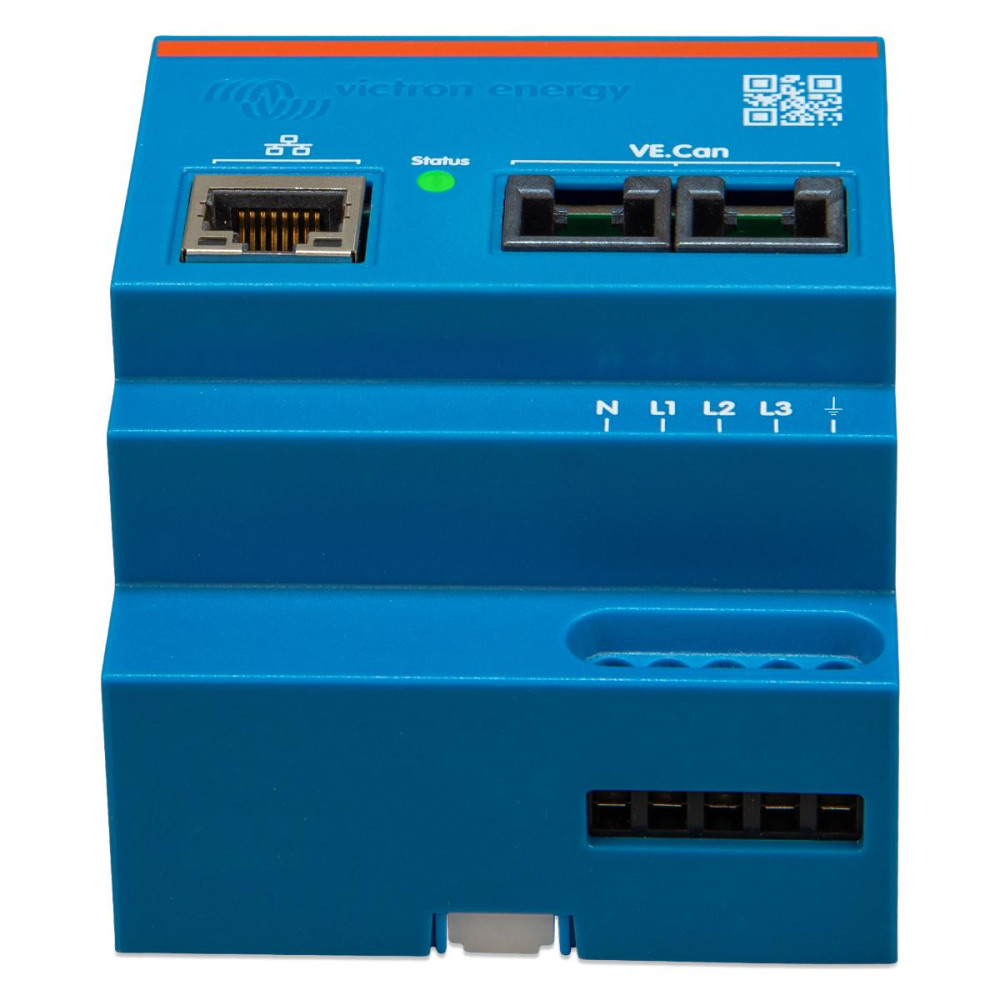

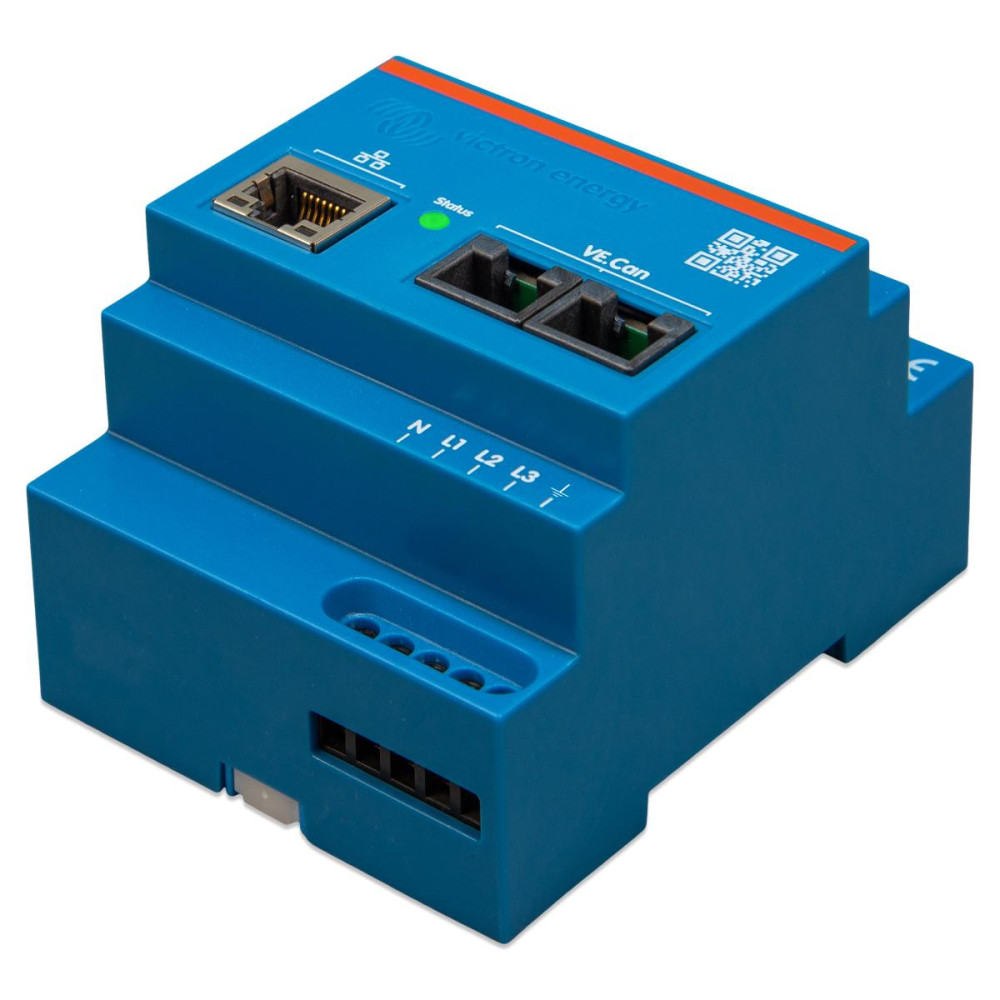

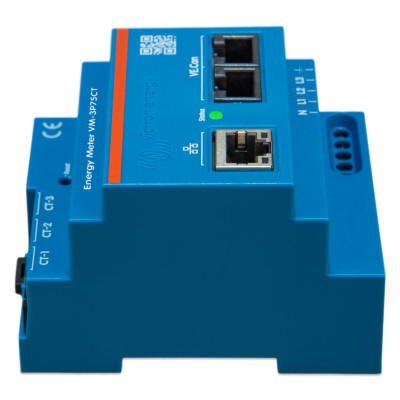

Energiemessgerät VM-3P75CT

Das Messgerät VM-3P75CT dient zur Messung der Leistung und Energie von ein- und dreiphasigen ESS-Systemen oder zur Messung der Leistung eines PV-Wechselrichters, eines AC-Generators oder eines Wechselrichters und eines Hybridwechselrichters. Er verfügt über integrierte Ethernet- und VE.Can-Anschlüsse für die Verbindung mit GX-Geräten, und die Stromsensoren ermöglichen eine einfache und schnelle Installation ohne Änderung der bestehenden Verkabelung. Der Zähler funktioniert sofort nach dem Auspacken (Plug and Play) als Netzwerkzähler für die meisten Systeme. Eine Konfiguration (über VictronConnect) ist nur erforderlich, um die Rolle (Netzzähler, PV-Wechselrichter, AC-Generator oder AC-Lastzähler) zu ändern und die IP manuell zu konfigurieren. Die Daten können auf einem GX-Gerät wie Cerbo GX oder Ekrano GX sowie in VictronConnect und dem VRM-Portal angezeigt werden.

Merkmale:

• Misst bis zu 80A pro Phase (Nennwert 75A).
• Modbus/UDP-Kommunikation über Ethernet
• Enthält Split-Core-Stromsensoren für eine einfache Installation ohne Änderung der bestehenden Verkabelung
• Verwendet Vektorerfassungsmethode (Vektoren jeder Phase L1, L2 und L3 werden addiert)

Das VM-3P75CT kann für vier verschiedene Funktionen in einem GX-Gerät wie Cerbo GX oder Ekrano GX konfiguriert werden:

1. Als Netzzähler und zur Verwendung als Steuereingang für ein Energiespeichersystem (ESS).
2. Zur Messung der Leistung eines PV-Wechselrichters
3. Für die Messung der Leistung eines AC-Aggregats
4. Als AC-Zähler für die Messung eines dedizierten AC-Lastkreises

Bietet zwei Optionen für den Anschluss an das GX-Gerät:

1. Kabelgebundener Ethernet-Anschluss an das lokale Netzwerk über den eingebauten Ethernet-Port, damit das GX-Gerät darauf zugreifen kann.
2. Kabelgebundene VE.Can-Verbindung über den eingebauten VE.Can-Port direkt an das GX-Gerät.

Die Zähler berechnen die verbrauchte und abgegebene Gesamtenergie auf unterschiedliche Weise:

Bei der ETXXX-Serie wird die von jeder Phase verbrauchte und abgegebene physikalische Energie separat (pro Phase) oder alternativ summiert, je nach den Einstellungen im GX-Gerät. Das VRM-Portal in den Energiebilanzen zeigt dann die phasenweise oder summierte Messung entsprechend an.

Bei den Baureihen VM-3P75CT, EM24, EM3XX, EM5XX wird die von jeder Phase verbrauchte und abgegebene physikalische Energie entsprechend den Einstellungen im GX-Gerät separat (phasenweise) oder alternativ summiert. Im VRM-Portal wird in den Energiebilanzen jedoch nur die Summierung angezeigt, unabhängig davon, ob die GX-Einstellungen eine phasenweise oder eine summierte Darstellung vorsehen
