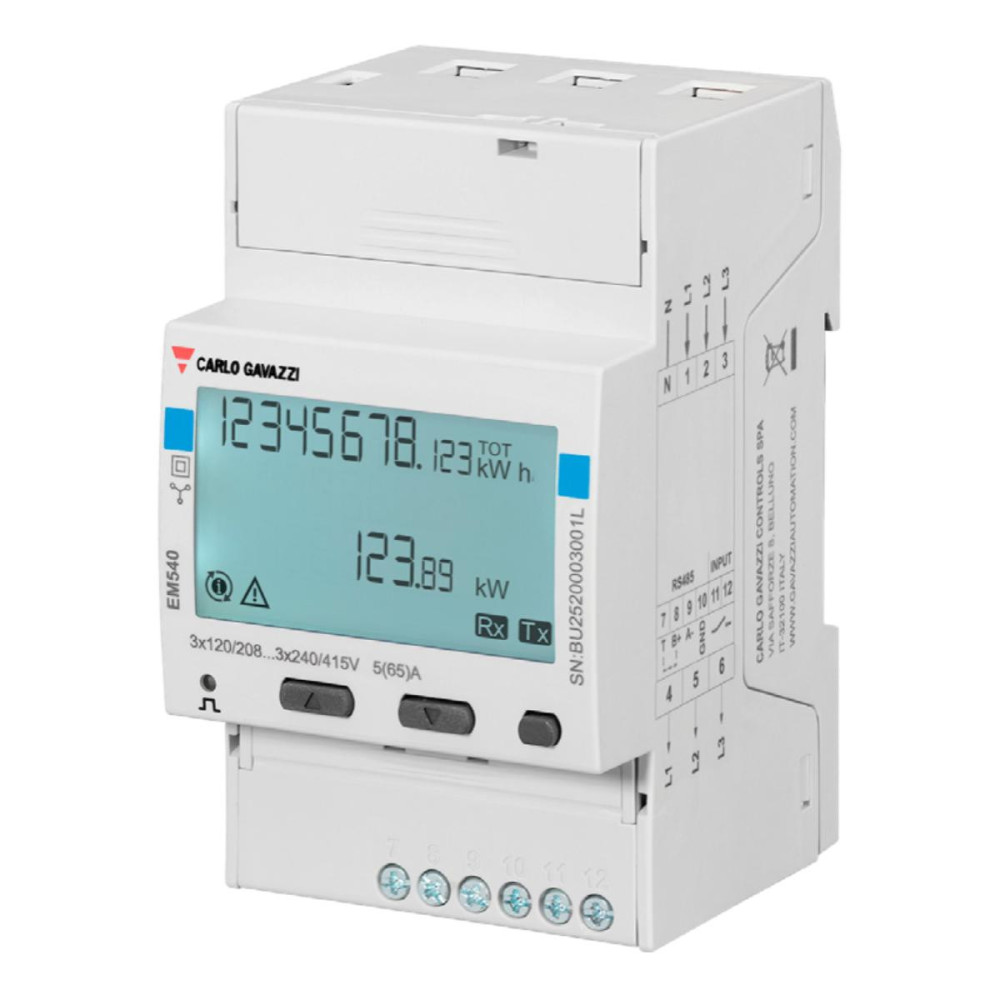

Energiemessgerät EM540 - 3 Phasen - max 65A/Phase

Der Carlo Gavazzi 3-Phasen-Zähler EM24 RS485 wurde durch das neue Modell EM540 RS485 ersetzt. Vorteile des EM540 im Vergleich zum älteren EM24:

Schnellere Messungen, die das ESS reaktionsschneller machen
Geringerer Platzbedarf
Besserer Zugang zu den RS485-Anschlüssen für eine einfache Installation.

Das EM540 kommuniziert nur über RS485 und kann daher mit unseren RS485-USB-Kabeln verwendet werden:

ASS030572018 RS485 zu USB Schnittstelle 1,8m
ASS030572050 RS485 zu USB Schnittstelle 5m

Eigenschaften:
Das Victron EM540 ist ein Standardgerät für die Leistungs- und Energiemessung von 3-Phasen-Anwendungen, z.B. in einer Schalttafel, oder für die Messung der Leistung von PV-Wechselrichtern, AC-Generatoren oder Wechselrichtern/Ladegeräten. Seine Daten werden auf dem GX-Gerät und dem VRM-Portal angezeigt.

Der Zähler kann im GX-Gerät (z.B. Cerbo GX ) für vier verschiedene Funktionen konfiguriert werden:

Als Netzzähler und als Steuereingang für das ESS:

Zur Messung der Leistung eines PV-Wechselrichters.
Zur Messung der Leistung eines AC-Generators.
Als AC-Zähler zur Messung der Leistung eines Wechselrichters oder Wechselrichter/Ladegeräts.

Die Zähler haben eine unterschiedliche Art der Berechnung der gesamten aufgenommenen und abgegebenen Energie:

Bei der ETXXX-Serie wird die von jeder Phase aufgenommene und abgegebene physikalische Energie separat (pro Phase) oder alternativ summiert, je nach Einstellung im GX-Gerät. Im VRM-Portal in den Energiebilanzen wird die Messung dann entsprechend phasenweise oder summiert angezeigt.

Bei den Serien VM-3P75CT, EM24, EM3XX, EM5XX arbeitet die aufgenommene und abgegebene physikalische Energie für jede Phase separat (phasenweise) oder alternativ summiert entsprechend den Einstellungen im GX-Gerät. Im VRM-Portal wird in den Energiebilanzen jedoch nur die Summierung angezeigt, unabhängig davon, ob die GX-Einstellungen eine phasenweise oder eine summierte Darstellung vorsehen.
