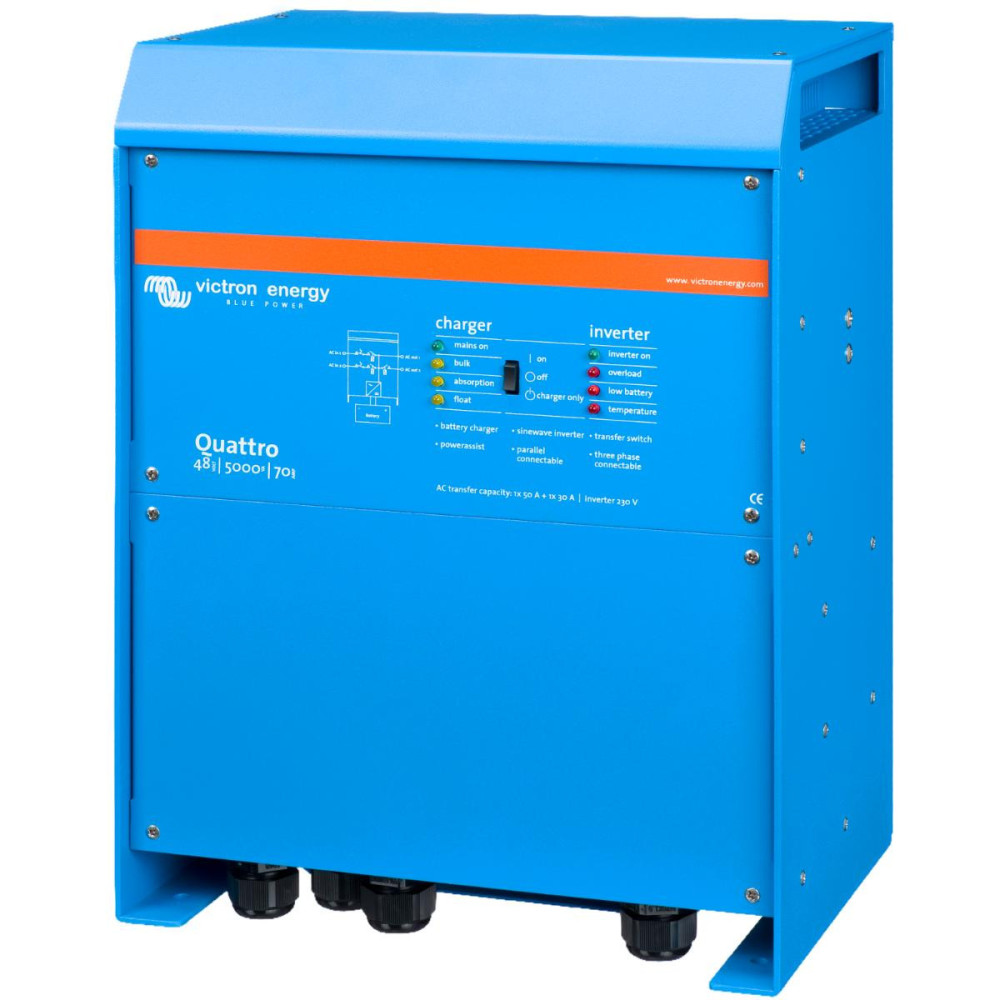

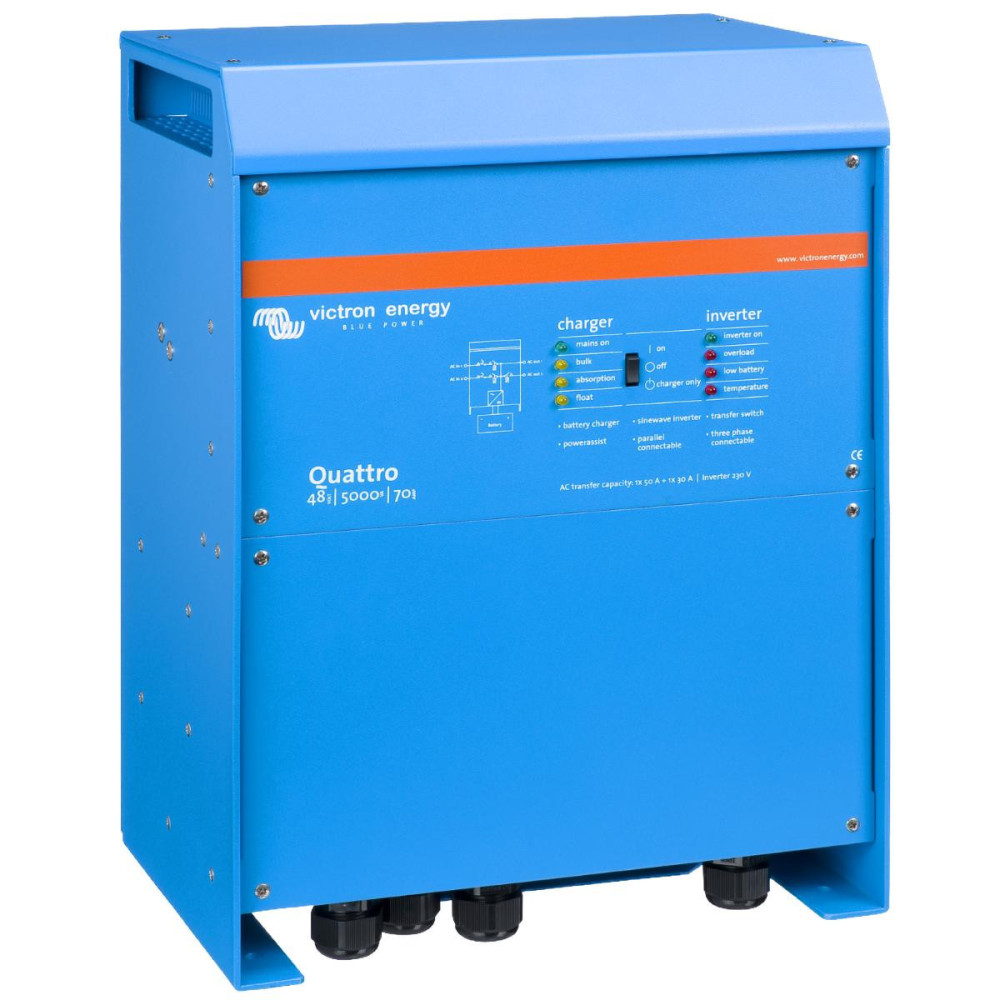

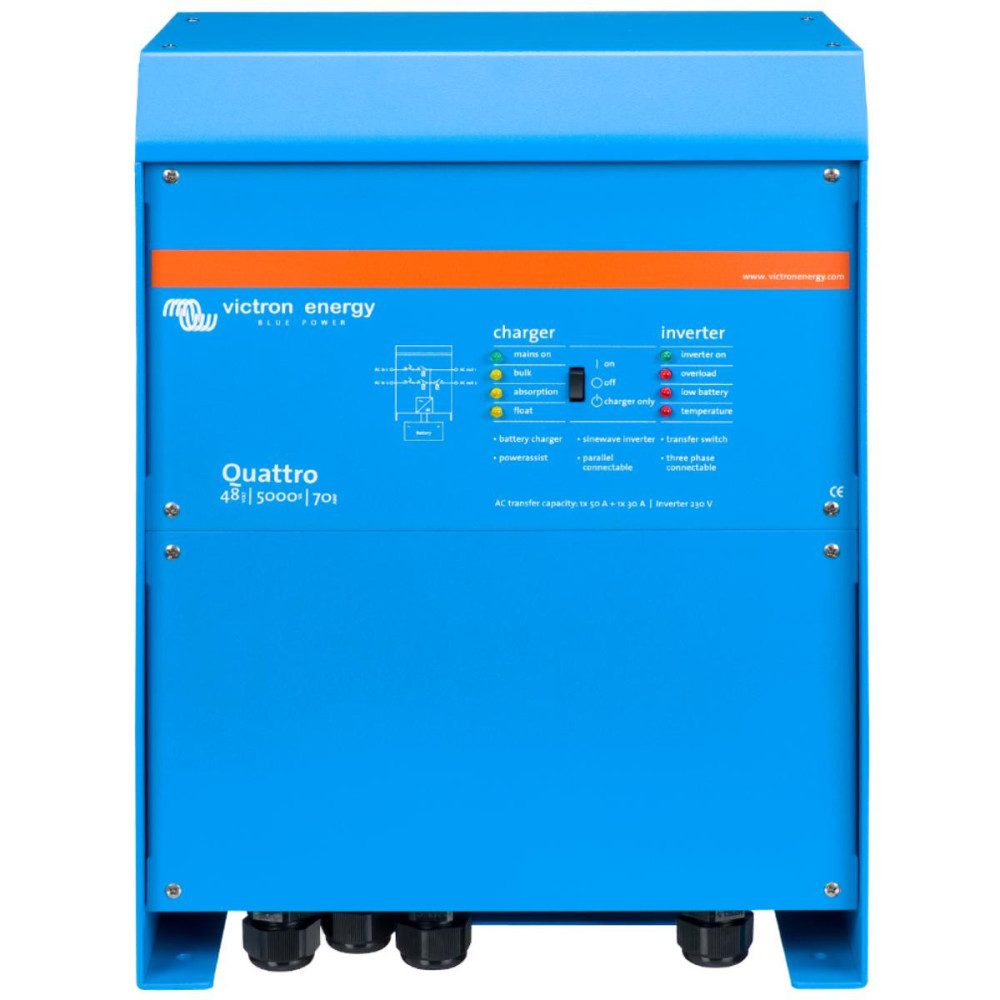

Victron Energy Quattro 48V/5000VA/70A-100A/100A Wechselrichter/Ladegerät

Der Quattro Multifunktions-Wechselrichter/Ladegerät ist ein leistungsstarker DC-AC-Wechselrichter mit reiner Sinus-Ausgangsspannung, hochentwickeltem adaptivem Batterieladegerät und ultraschnellem Power-Loop-Schalter. Der Wechselrichter ist in einem kompakten Aluminium-Gehäuse untergebracht. Die Modellreihe ist in den Leistungsklassen 3000VA-10000VA erhältlich.

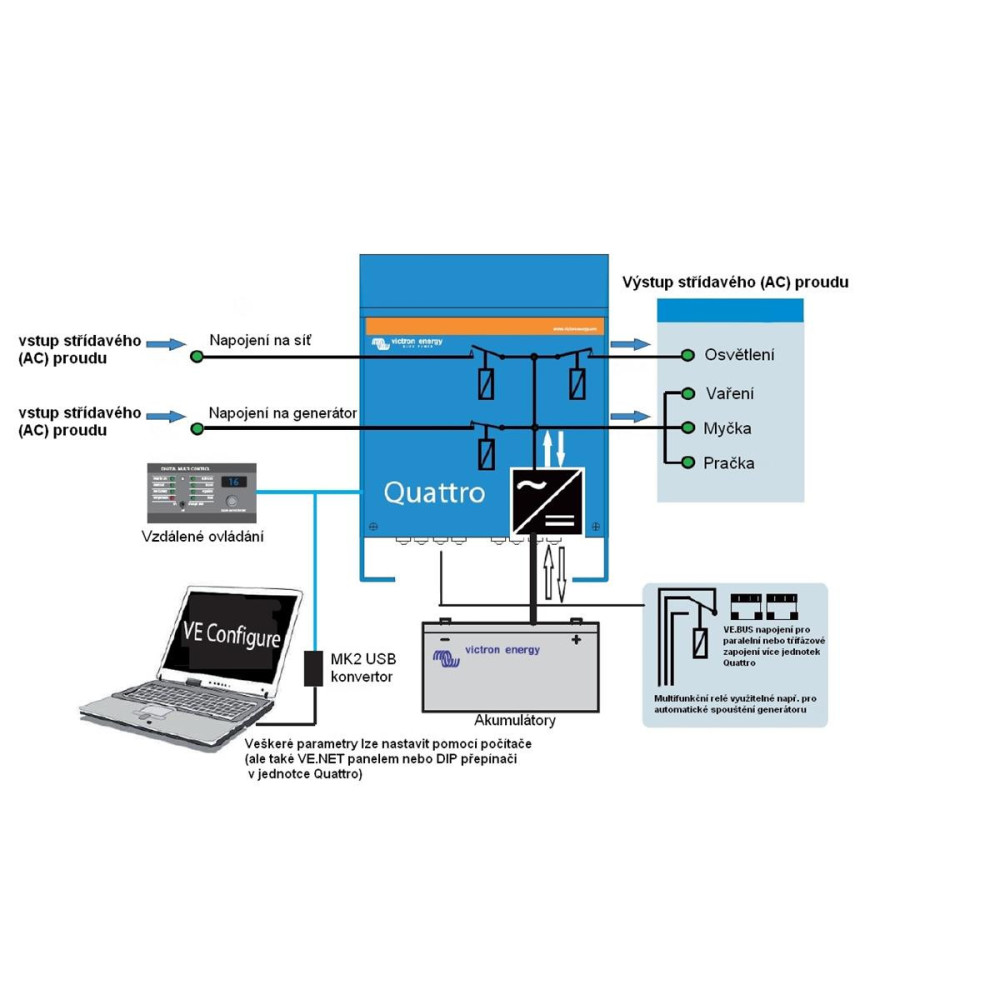

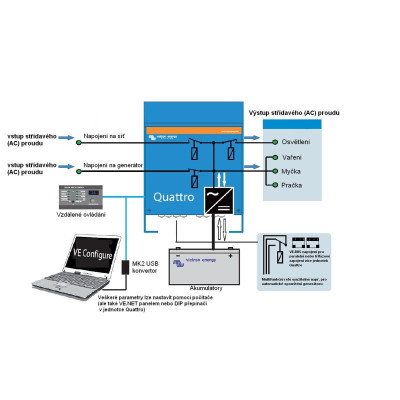

Zwei AC-Eingänge
Quattro ist mit zwei voneinander unabhängigen AC-Eingängen ausgestattet (der Hauptunterschied zur MultiPlus-Serie), als Netz und Generator oder zwei Generatoren. Das Gerät ist in der Lage, sich bei Bedarf automatisch an das aktuell verfügbare Stromnetz anzuschließen.

Zwei AC-Ausgänge
Der Quattro ist standardmäßig mit zwei AC-Ausgängen ausgestattet. Der Hauptausgang ist mit einer Funktion ausgestattet, die die Stromversorgung ohne Unterbrechung sicherstellt. Im Falle eines Netz- oder Generatorausfalls übernimmt der Quattro die Stromversorgung der angeschlossenen Geräte. Dies geschieht so schnell (weniger als 20 Millisekunden), dass Computer und andere elektronische Geräte ohne Unterbrechung weiterarbeiten.
Der zweite Ausgang wird nur dann mit Strom versorgt, wenn an einem der Quattro-Eingänge Wechselstrom vorhanden ist. An diesen Ausgang können Verbraucher angeschlossen werden, die die Batterien schnell entladen würden, z. B. Warmwasserbereiter, Klimaanlage, Elektroofen.

Praktisch unbegrenzte Leistung durch Parallelbetrieb
Bis zu 10 Quattro-Geräte können parallel betrieben werden, um eine höhere Ausgangsleistung zu erzielen. Zehn Quattro 48/10000/140 liefern zum Beispiel bis zu 90 kW/100kVA Ausgangsleistung bei einer Batterieladekapazität von bis zu 1.400 A.

Dreiphasiger Betrieb
Drei Geräte desselben Modells können zu einer dreiphasigen Leistung zusammengeschaltet werden. Doch damit nicht genug: Bis zu 10 dreiphasige Aggregate (insgesamt 30 Stück) können parallel geschaltet werden, um bis zu 270 kW/300 kVA Ausgangsleistung mit einer Batterieladeleistung von bis zu 4.000 A zu erbringen.

PowerControl - Überlastbegrenzung des Wechselstromnetzes
Quattro ist ein sehr leistungsfähiges Batterieladegerät. Es ist in der Lage, eine große Strommenge aus dem Generator oder dem Netz zu ziehen (bis zu 16 A für jedes Gerät des Modells 48/5000/70, das mit 230 V auf der AC-Seite betrieben wird). Für jeden AC-Eingang kann eine maximale Stromaufnahme festgelegt werden, um eine Überlastung der Wechselstromquelle zu verhindern.

Einzigartige Merkmale von PowerAssist
Erhebt PowerControl auf die nächste Stufe. Verhindert die Überlastung einer leistungsbegrenzten Wechselstromquelle (AC). Sollte die Stromquelle erstens überlastet werden, wird der Batterieladestrom automatisch reduziert. Zum anderen wird die Ausgangsleistung des angeschlossenen Generators oder der lokalen Stromversorgung (z. B. strombegrenzter Stromanschluss) durch die aus den Batterien entnommene Leistung erhöht.

Solarstrom: Wechselstrom steht auch bei Netzausfall zur Verfügung
Quattro kann vorteilhaft in netzunabhängigen Systemen mit Solarzellen oder anderen alternativen Energiequellen eingesetzt werden.

Das Einrichten des Systems war noch nie so einfach!
Nach der Installation ist das Gerät sofort einsatzbereit. Wenn die Einstellungen geändert werden müssen, kann dies mit den eingebauten DIP-Schaltern in wenigen Minuten ganz einfach durchgeführt werden. Auch die Parallelschaltung der Geräte kann mit den DIP-Schaltern vorgenommen werden, ein Computer wird dafür nicht benötigt! Alternativ kann das Setup über das VE.net-Bedienfeld oder eine ausgefeilte Software (VE.bus Quick Configure und VE.bus System Configurator) vorgenommen werden, die weitere fortgeschrittene Setup-Optionen bietet.

Vier Ladestufen Adaptives Ladegerät mit zwei Ausgängen für die Batterieladung
Der Hauptausgang bietet eine leistungsstarke Batterieladung über ein "adaptives Ladesystem". Die Software steuert den dreistufigen automatischen Ladevorgang je nach Zustand und Typ der Batterie und fügt eine vierte Stufe hinzu - die Erhaltungsladung. Darüber hinaus ermöglicht Quattro das Laden einer zweiten Hilfsbatterie über einen unabhängigen Ladeausgang, der z. B. für eine Generator-Starterbatterie vorgesehen ist (nur 12- und 24-V-Modelle).

Die PC-Kommunikationsschnittstelle MK2-USB dient zur Parametrierung und zur Anzeige des aktuellen Gerätezustandes.

Technische Basisdaten:
DC-Betriebsspannung: 48 V
AC-Dauerleistung bei 25 °C: 5000 VA (nichtlineare Last, Swingfaktor 3:1)
AC-Dauerleistung bei 25 °C: 4500 W
Maximaler DC-Ladestrom: 70 A
Maximale AC-Stromaufnahme (Netz, Generator) 1. Eingang: 100 A
Maximale AC-Stromaufnahme (Netz, Generator)2.
