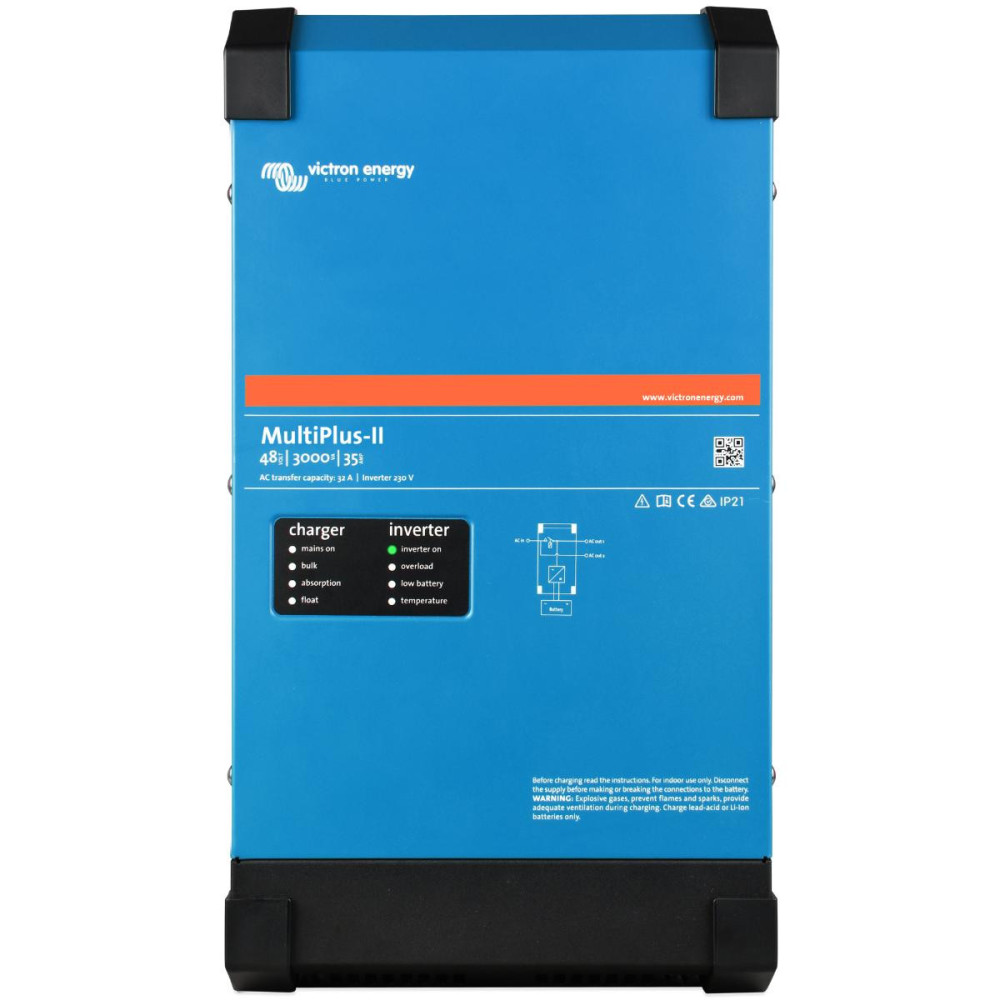

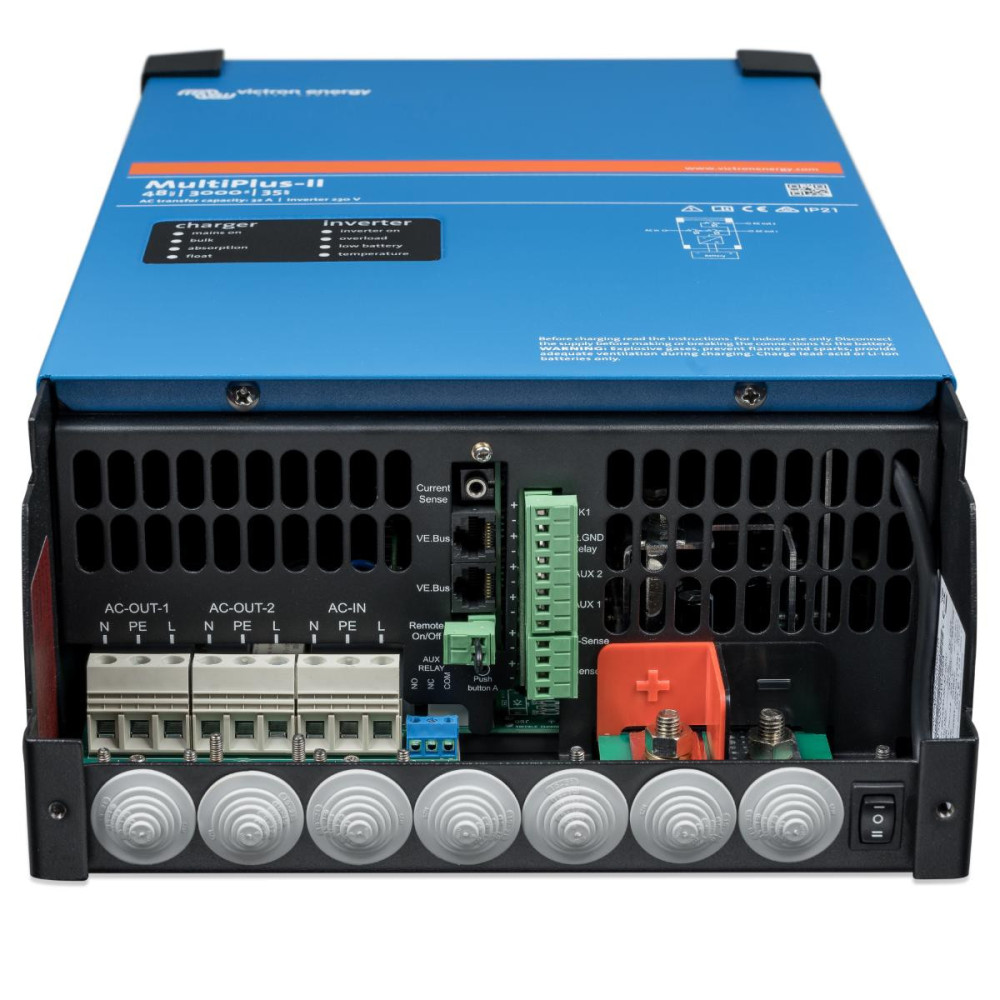

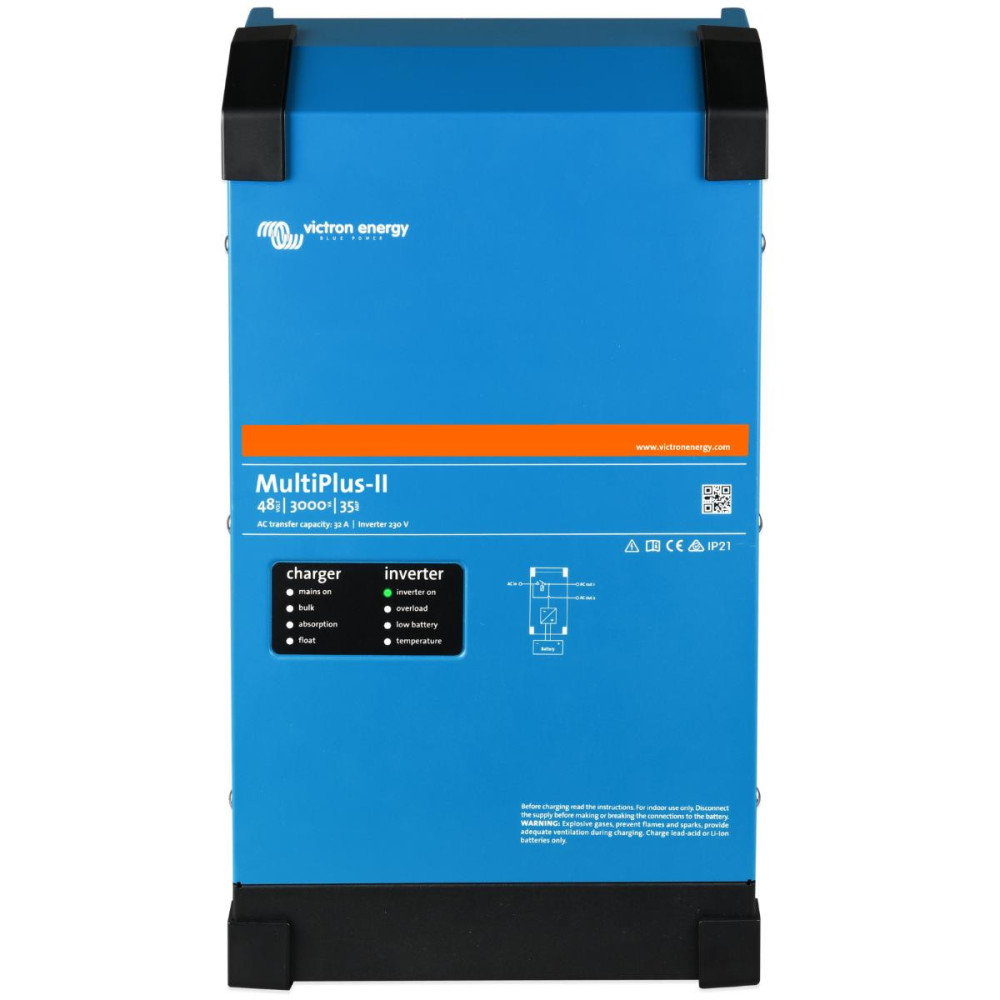

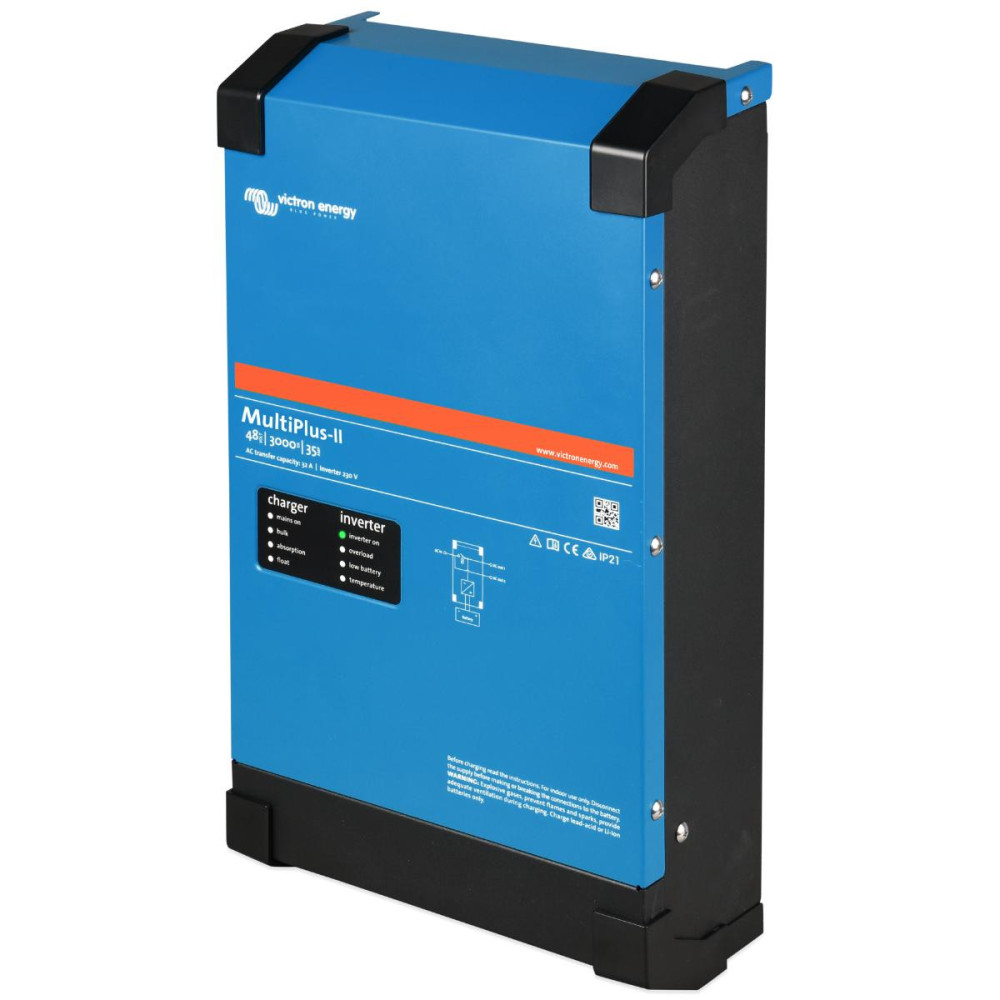

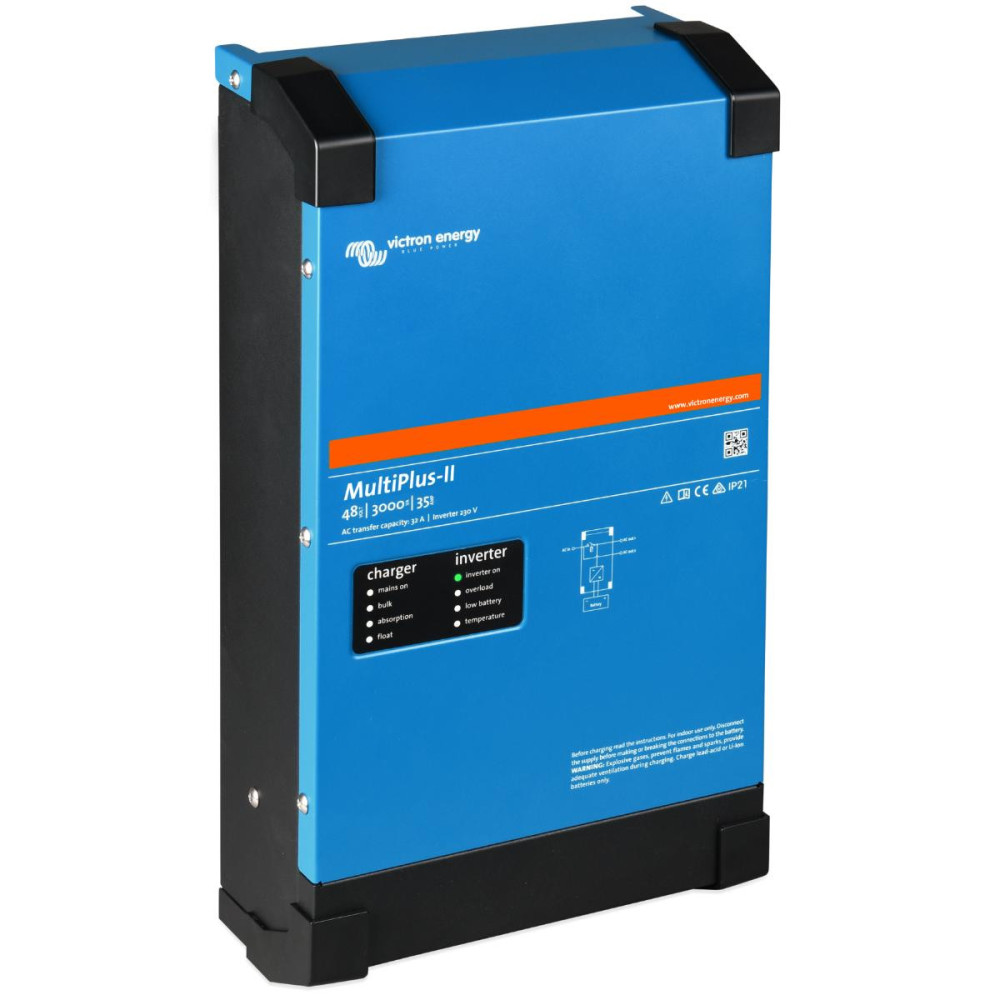

Victron Energy MultiPlus-II 48V/3000VA/35A-32A Wechselrichter/Ladegerät

Der MultiPlus-II ist ein multifunktionaler Wechselrichter/Ladegerät mit der Option eines externen Stromsensors, der die PowerControl- und PowerAssist-Funktionen erweitert, ideal für den Einsatz in Insel- und ESS-Systemen. Er verfügt außerdem über alle Funktionen des MultiGrid-Geräts mit integriertem Anti-Insellösungsschutz an seinem AC-Eingang - ein verbesserter Schutz, um eine unerwünschte Einspeisung in das Verteilernetz im Falle eines Netzausfalls zu verhindern.

Hauptmerkmale:

PowerControl und PowerAssist
MultiPlus-II verhindert die Überlastung einer leistungsbegrenzten AC-Quelle, z.B. eines strombegrenzten Netzanschlusses oder eines Generators. Sollte eine große Last die AC-Eingangsquelle überlasten, wird der Ladestrom zur Batterie in der ersten Stufe automatisch reduziert (PowerControl). Die Energie zum Laden wird zur Versorgung der AC-Geräte verschoben. In der zweiten Stufe wird die AC-Eingangsquelle um den von der Batterie entnommenen Strom verstärkt (PowerAssist). Der AC-Ausgang erhält die Energie von der AC-Quelle und der Batterie (Wechselrichter) zusammen.

Solarenergie
AC-Strom kann auch bei einem Netzausfall verfügbar sein. MuliPlus-II kann sowohl in netzfernen (Insel-) Anlagen als auch in fest an das Verteilnetz angeschlossenen PV-Anlagen eingesetzt werden. Der MultiPlus-II ist nicht mit einem PV-Generatoreingang ausgestattet, sondern ist für den Betrieb mit MPPT-Reglern (DC-Kopplungssysteme) oder netzgekoppelten Wechselrichtern (AC-Kopplungssysteme) am AC-Eingang und/oder AC-Ausgang ausgelegt.

Ein AC-Eingang
MultiPlus-II ist mit einem AC-Eingang für den Anschluss eines Verteilernetzes oder z.B. eines Generators ausgestattet. Werden zwei AC-Eingänge benötigt, dann wählen Sie das Quattro-Gerät.

Zwei AC-Ausgänge
MultiPlus-II ist mit zwei AC-Ausgängen ausgestattet. Der Hauptausgang AC1 stellt die Stromversorgung ohne Unterbrechung sicher. Im USV-Modus übernimmt MultiPlus-II beispielsweise bei einem Netz- oder Generatorausfall die Stromversorgung der angeschlossenen Geräte (in weniger als 20 Millisekunden). Der zweite AC-Ausgang ist nur funktionsfähig, wenn der AC-Eingang (Verteilungsnetz/Generator) verfügbar ist. Daher kann eine Last, die die Batterien schnell entladen würde, wie z. B. ein Warmwasserbereiter, an diesen Ausgang angeschlossen werden und wird nur von der Wechselstromquelle gespeist.

Praktisch unbegrenzte Leistung durch Parallel- und Dreiphasenbetrieb
Bis zu 6 MultiPlus-II-Geräte können parallel betrieben werden, um eine höhere Ausgangsleistung zu erzielen. Sechs 48/5000/70-Geräte liefern beispielsweise 25 kW/30 kVA Ausgangsleistung und 420 A Ladeleistung. Drei Geräte desselben Typs können für den dreiphasigen Betrieb mit Phasenverschiebung konfiguriert werden. Aber das ist noch nicht alles: Bis zu 6 Geräte können parallel eine einzelne Phase bilden. So kann ein dreiphasiges System aus bis zu 18 Geräten mit einer Gesamtdauerausgangsleistung von 75kW/90kVA und einer Ladeleistung von 1200 A bestehen.
Die Modelle MultiPlus-II 8k, 10k und 15k können nur parallel geschaltet werden, wenn ein externer AC-Umschalter verwendet wird. Weitere Informationen finden Sie im MultiPlus-II External Transfer Switch Application Guide.

ESS: Energiespeichersysteme
Das MultiPlus-II ist ein Schlüsselelement im ESS-System von Victron Energy und bietet die Flexibilität, mit MPPT-Solarreglern oder netzgekoppelten PV-Wechselrichtern kombiniert zu werden.

Konfiguration, Überwachung und Steuerung des Systems vor Ort
Die Einstellungen können mit der Software VEConfigure geändert werden (PC oder Laptop und MK3-USB-Schnittstelle erforderlich).

Fernkonfiguration und -überwachung
Bei der InstallationCerbo GX oder ein anderes GX-Gerät für die Verbindung mit dem Internet verwenden. Die Betriebsdaten können auf der VRM-Website (Victron Remote Management) kostenlos gespeichert und angezeigt werden. Sobald eine Verbindung zum Internet besteht, kann aus der Ferne auf die Systeme zugegriffen und die Einstellungen geändert werden. Es stehen mehrere Überwachungs- und Steuerungsoptionen zur Verfügung: Cerbo GX, Ekrano GX, Color Control GX, Venus GX, Laptop, PC, Bluetooth (mit optionalem VE.Bus Smart Dongle), Battery Monitor, Digital Multi Control Panel.

Vierphasiges adaptives Laden mit zwei Ausgängen für die Batterieladung
Der Haupt-Gleichstromausgang bietet eine leistungsstarke Vollladung der Batterie über ein "adaptives Ladesystem". Die Software steuert den dreistufigen automatischen Ladevorgang entsprechend dem Zustand der Batterie und fügt eine vierte Ladestufe hinzu - die Erhaltungsladung. MultiPlus-II ist für das Laden aller Arten von Blei-, Alkali- und Lithiumbatterien ausgelegt.

Systemkonfiguration
Bei einer einfachen Installation, z. B. einer USV, kann die Einrichtung mit den DIP-Schaltern am MultiPlus-II oder mit der Software VE.Configure 3 und einem PC in wenigen Minuten vorgenommen werden. Parallele und dreiphasige Anwendungen können mit der Software VE.Bus Quick Configure (bis zu drei Geräte) oder komplexere Systeme mit der Software VE.Bus System Configurator (mehr als drei Geräte) und einem PC konfiguriert werden.
Netzunabhängige und hybride PV-Installationen zur Unterstützung des Eigenverbrauchs und einer größeren Energieunabhängigkeit, die Netzwechselrichter und/oder Solar-MPPT-Ladegeräte umfassen, können mit der Software VE.Configure 3 mit den entsprechenden Assistenten (spezielle Funktionen für bestimmte Anwendungen) konfiguriert werden.

MultiPlus-II verfügt über mehrere programmierbare Relais und Hilfskontakte für eine Vielzahl von Zusatzfunktionen. Die Basissoftware VE.Configure 3 sowie die weitere Software für Konfigurationsoptionen können Sie unter folgendem Link kostenlos herunterladen: https://www.victronenergy.com/support-and-downloads/software
Für die oben genannte Software benötigen Sie die PC-Kommunikationsschnittstelle MK3-USB.

Technische Parameter:

• Ausgangsspannung: 230 VAC ± 2% Frequenz: 50 Hz ± 0,1%
• Eingangsspannung: 187-265 VAC, Frequenz: 45-65 Hz
• Dauerleistung bei 25ºC: 3000 VA / 2400W
• Spitzenleistung: 5500 W
• Übertragungsstrom: 32A
• Max. Wirkungsgrad: 95%
• Eigenverbrauch: max. 11 W
• Eigenverbrauch im "Such"-Modus: 2 W
• Betriebstemperaturbereich: -40 bis +65 °C (Lüfterkühlung)
• Luftfeuchtigkeit (nicht kondensierend): max. 95%
• Gewicht: 19 kg
• Abmessungen: 499 x 268 x 141 mm

Victron Energy Produkte werden vom Hersteller für 5 Jahre garantiert.
