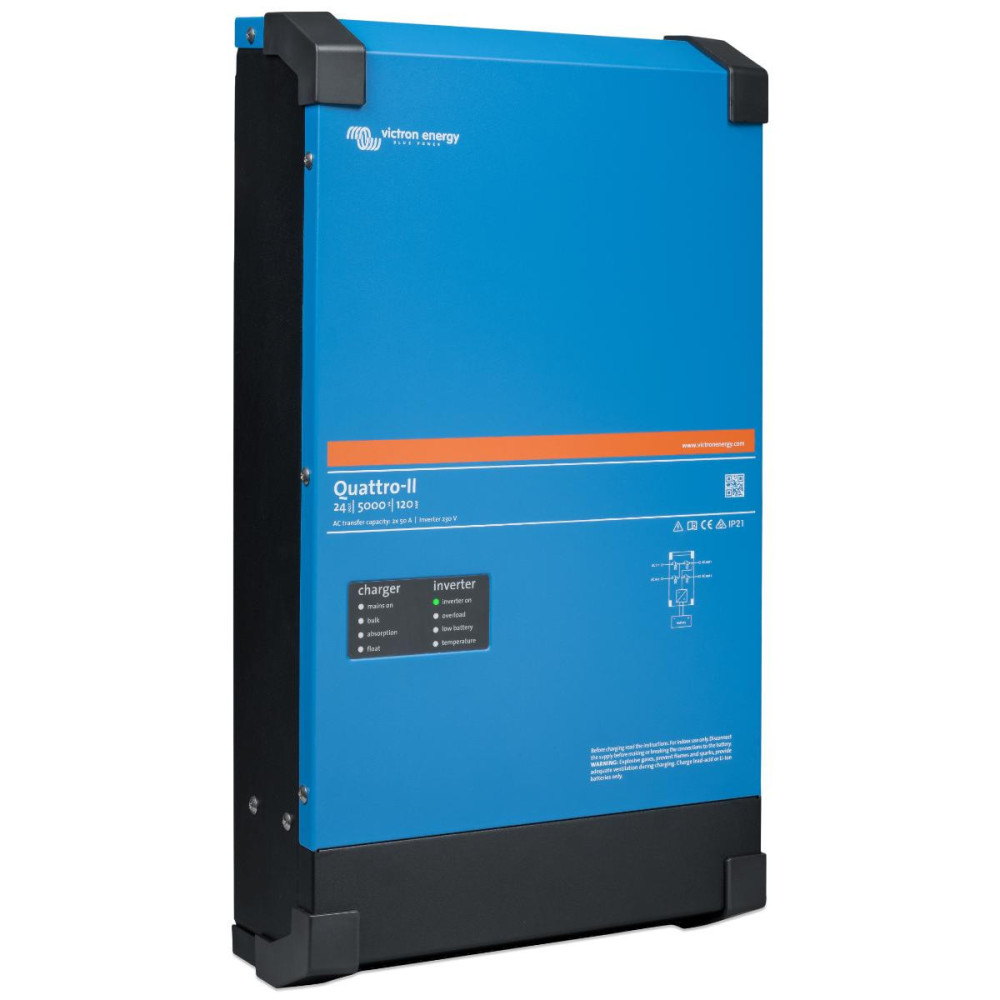

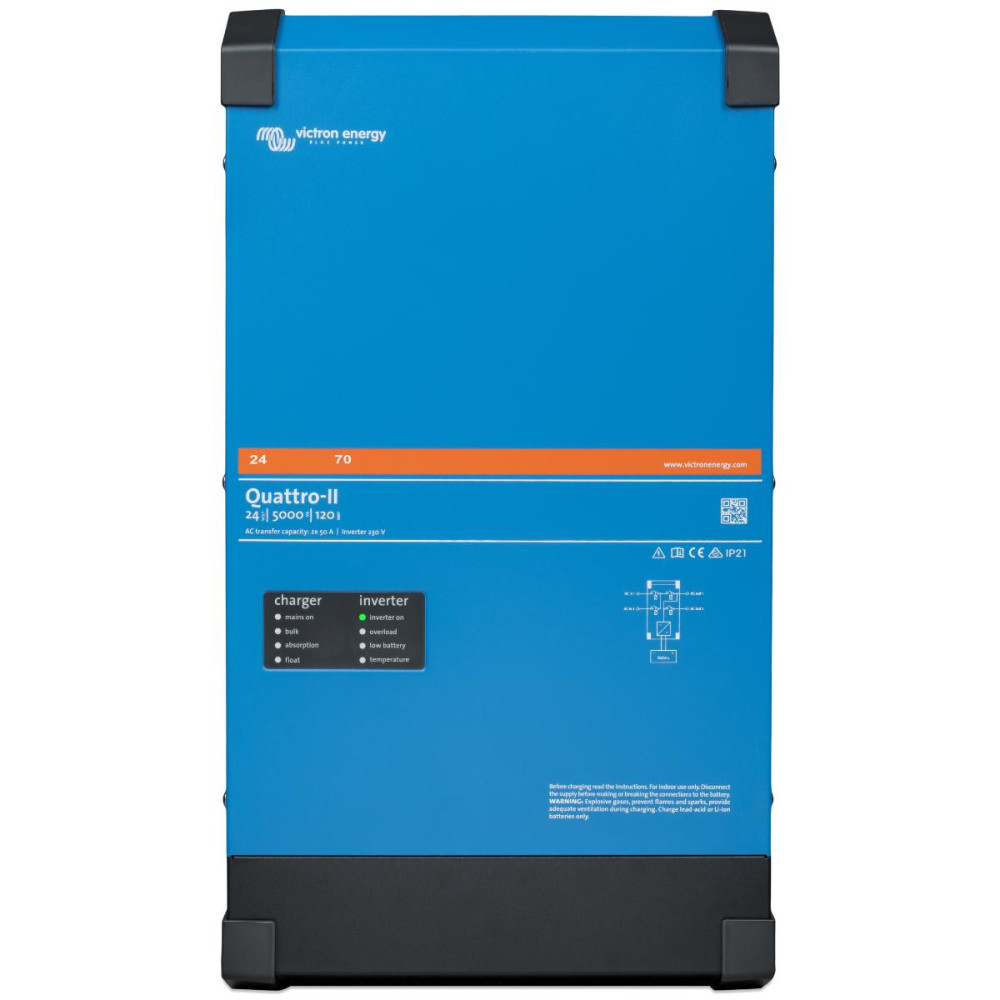

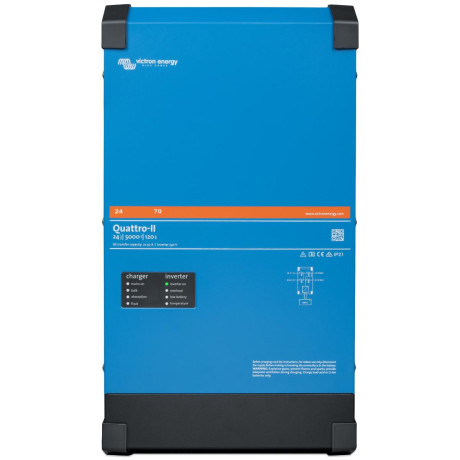

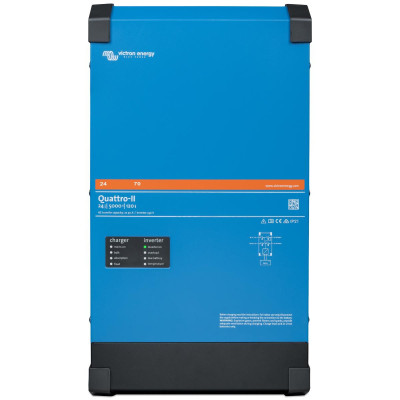

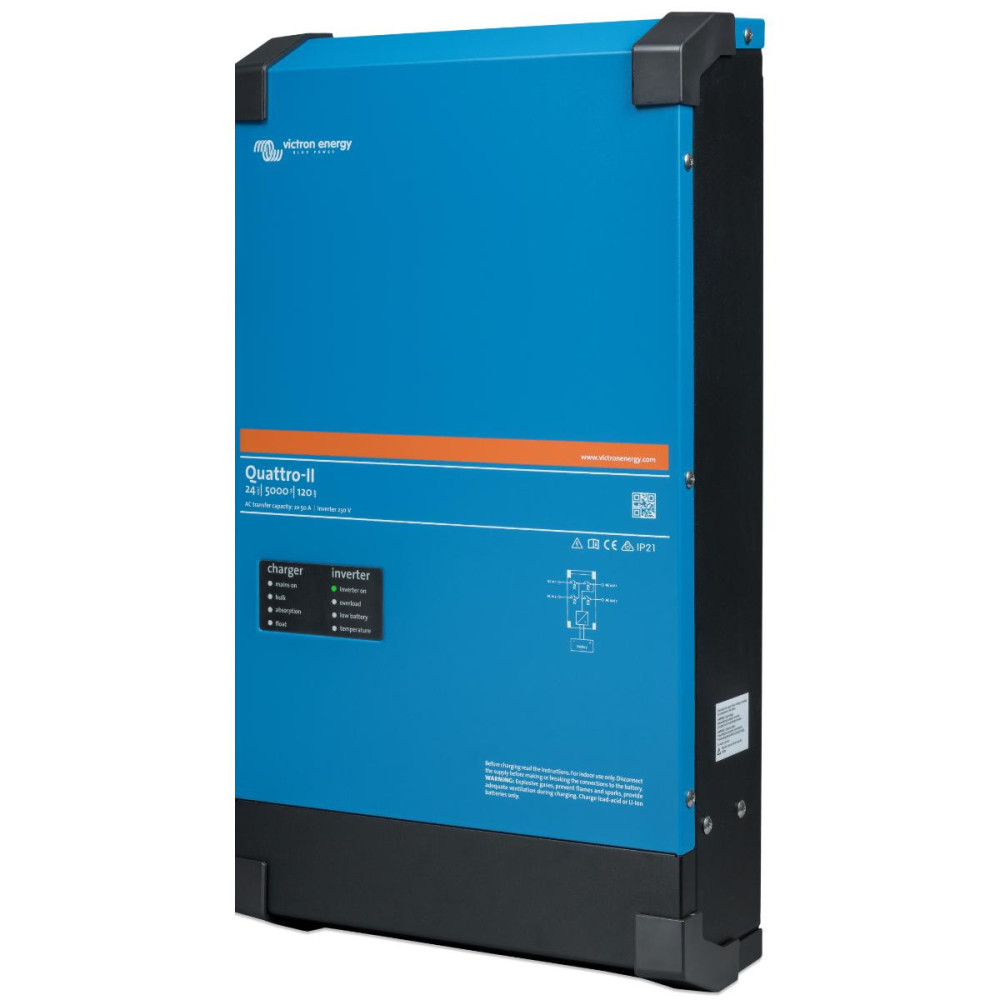

Victron Energy Quattro-II 24/5000/120-50/50 230V Wechselrichter/Ladegerät

Multifunktional
Wie der MultiPlus-II ist auch der Quattro-II ein Kombigerät, das einen Wechselrichter und ein Ladegerät enthält. Darüber hinaus verfügt er über zwei AC-Eingänge und verbindet sich automatisch mit einer aktiven Stromversorgung.
Zu seinen Funktionen gehören ein Spannungswandler (reine Sinuswelle), ein adaptives Ladegerät, die PowerAssist-Technologie und andere Systemintegrationsfunktionen. Es kann sowohl dreiphasig als auch parallel betrieben werden.

ZweiAC-Eingänge

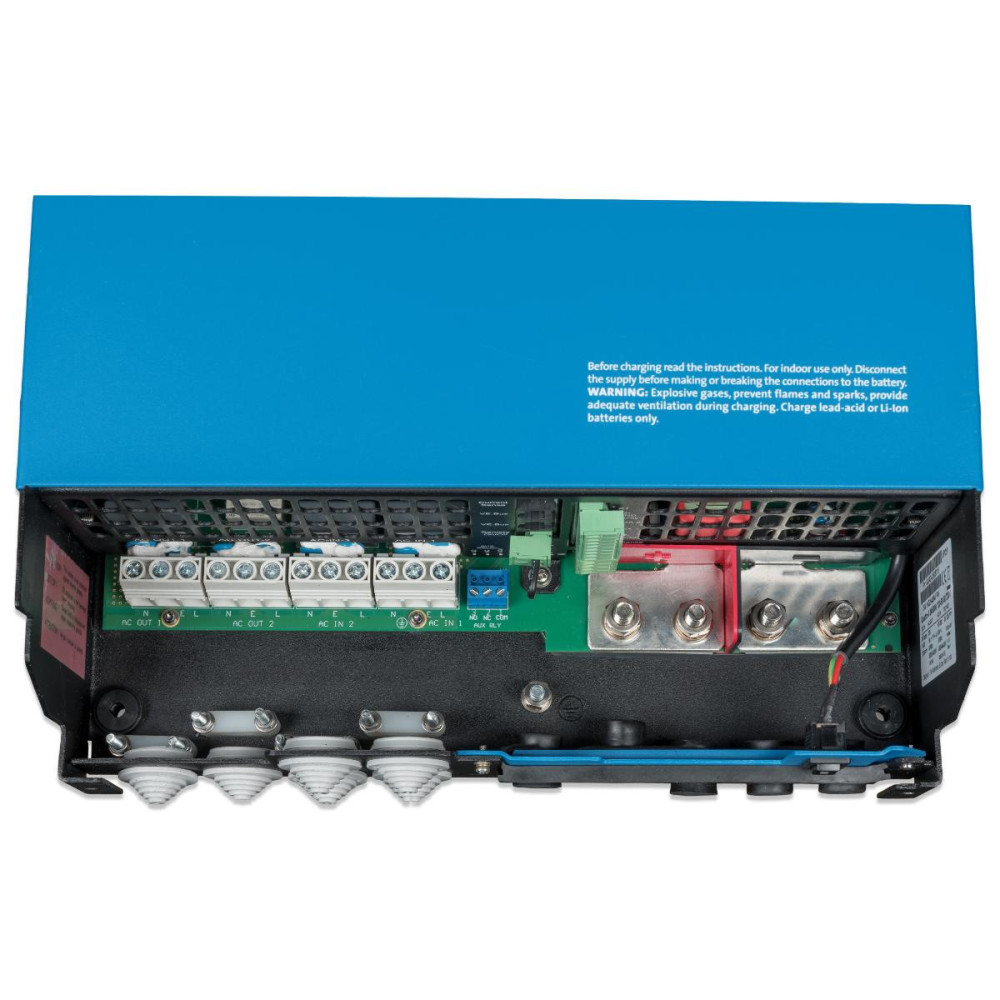

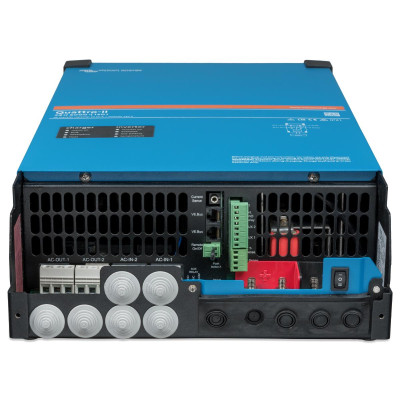

Das Quattro II verfügt über zwei voneinander unabhängige AC-Eingänge (der Hauptunterschied zur MultiPlus II-Serie) als Netz und Generator oder zwei Generatoren. Das Gerät ist in der Lage, sich bei Bedarf automatisch mit der aktuell verfügbaren Stromversorgung zu verbinden.

ZweiAC-Ausgänge
Der Quattro ist standardmäßig mit zwei AC-Ausgängen ausgestattet. Der Hauptausgang ist mit einer Funktion ausgestattet, die die Stromversorgung ohne Unterbrechung sicherstellt. Bei einem Netz- oder Generatorausfall übernimmt der Quattro die Stromversorgung der angeschlossenen Geräte. Dies geschieht so schnell (weniger als 20 Millisekunden), dass Computer und andere elektronische Geräte ohne Unterbrechung weiterarbeiten.
Der zweite Ausgang wird nur dann mit Strom versorgt, wenn an einem der Quattro-Eingänge Wechselstrom vorhanden ist. An diesen Ausgang können Verbraucher angeschlossen werden, die die Batterien schnell entladen würden, wie z. B. ein Warmwasserbereiter, eine Klimaanlage oder ein Elektroofen.

PowerControl - Überlastbegrenzung für Wechselstrom (AC)
Das Quattro ist ein sehr leistungsfähiges Batterieladegerät. Es ist in der Lage, große Mengen an Strom von einem Generator oder dem Netz zu beziehen. Für jeden AC-Eingang kann eine maximale Leistungsaufnahme festgelegt werden, um eine Überlastung der Wechselstromquelle zu verhindern.

Einzigartige Merkmale von PowerAssist
Bringt PowerControl auf die nächste Stufe. Verhindert die Überlastung einer leistungsbegrenzten Wechselstromquelle (AC). Sollte die Stromquelle erstens überlastet werden, wird der Batterieladestrom automatisch reduziert. Sekundär wird die Ausgangsleistung des angeschlossenen Generators oder der lokalen Stromversorgung (z.B. strombegrenzte Stromanschlüsse) durch die aus den Batterien entnommene Leistung verstärkt.

Nahezu unbegrenzte Leistung durch Parallelbetrieb
Bis zu 6 MultiPlus-II-Geräte können parallel betrieben werden, um eine höhere Ausgangsleistung zu erzielen. Sechs 48/5000/70-Geräte liefern beispielsweise 25 kW/30 kVA Ausgangsleistung und 420 A Ladeleistung.

Dreiphasenbetrieb
Drei Geräte desselben Typs können für den Dreiphasenbetrieb mit Phasenverschiebung konfiguriert werden. Aber das ist noch nicht alles, bis zu 6 Geräte können parallel eine Phase bilden. Ein dreiphasiges System kann daher aus bis zu 18 Geräten mit einer kombinierten Dauerausgangsleistung von 75kW/90kVA und einer Ladeleistung von 1200 A bestehen.

Weitere Einzelheiten finden Sie im Online-Handbuch unter dem unten stehenden Link.
