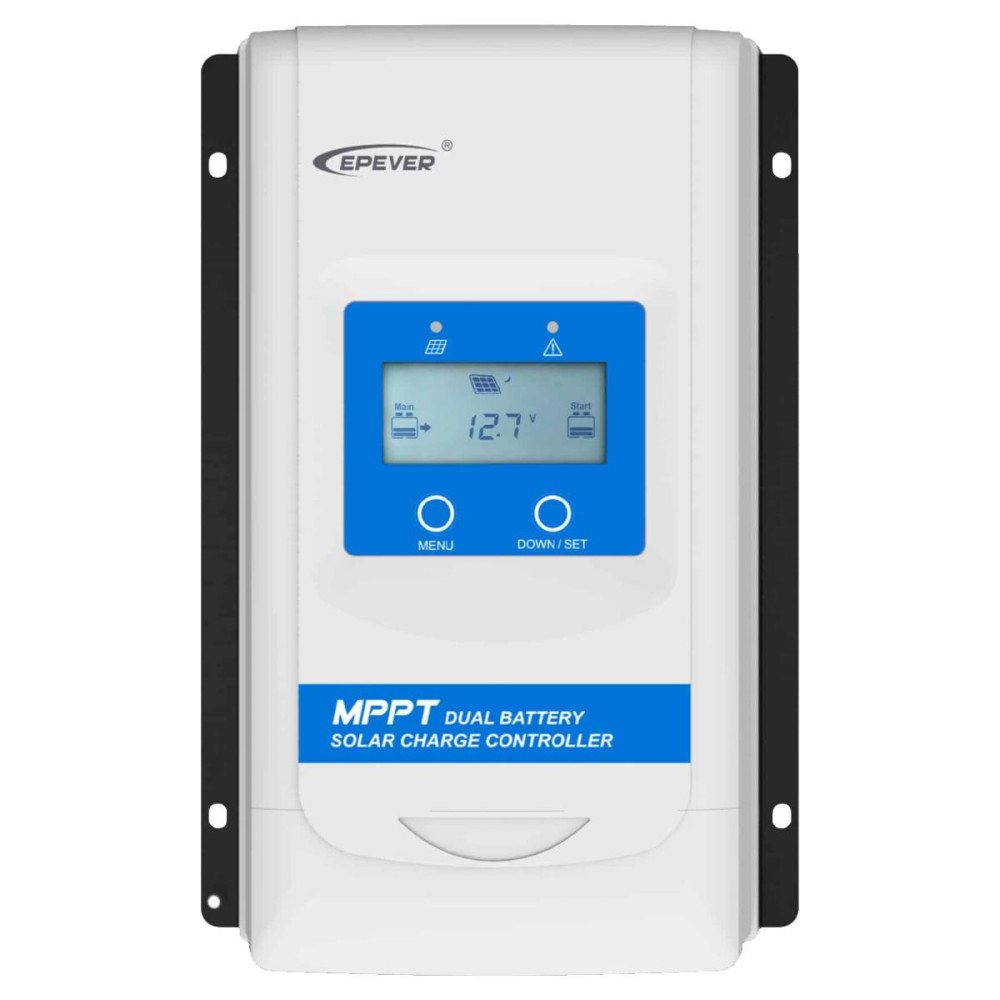

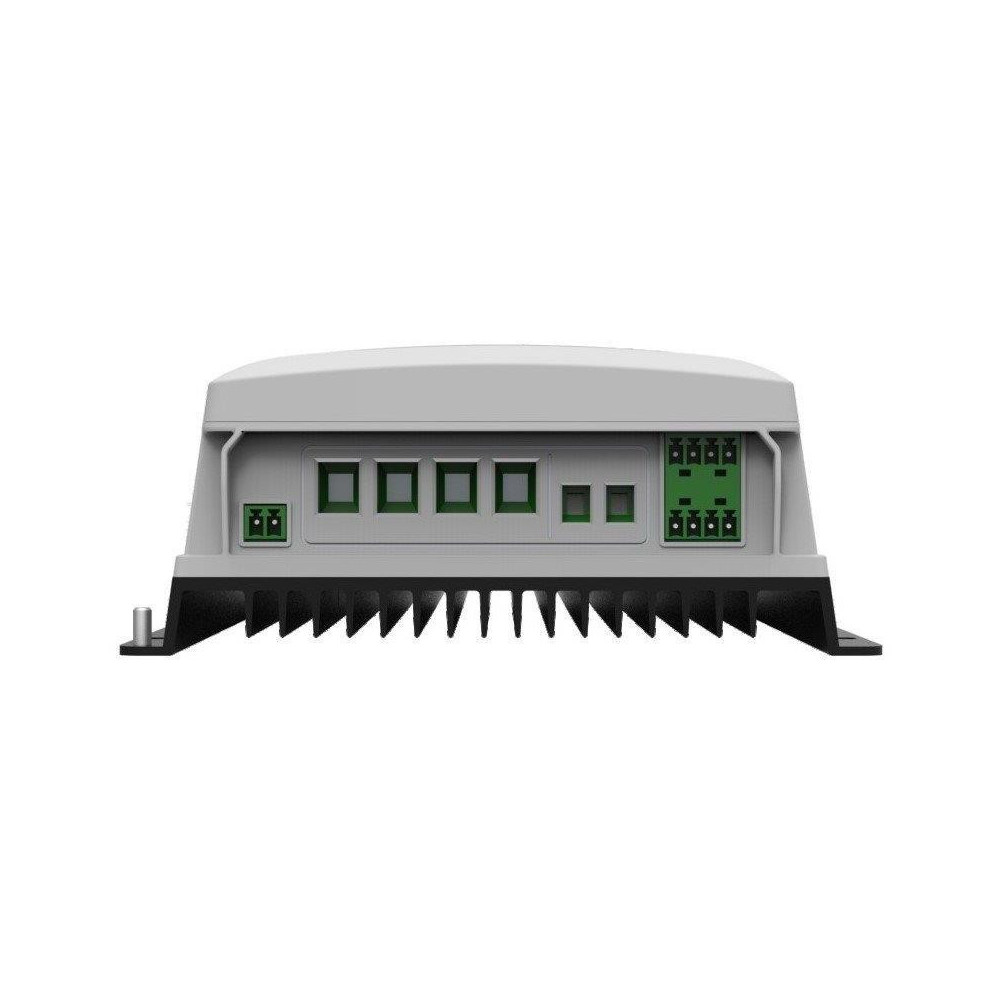

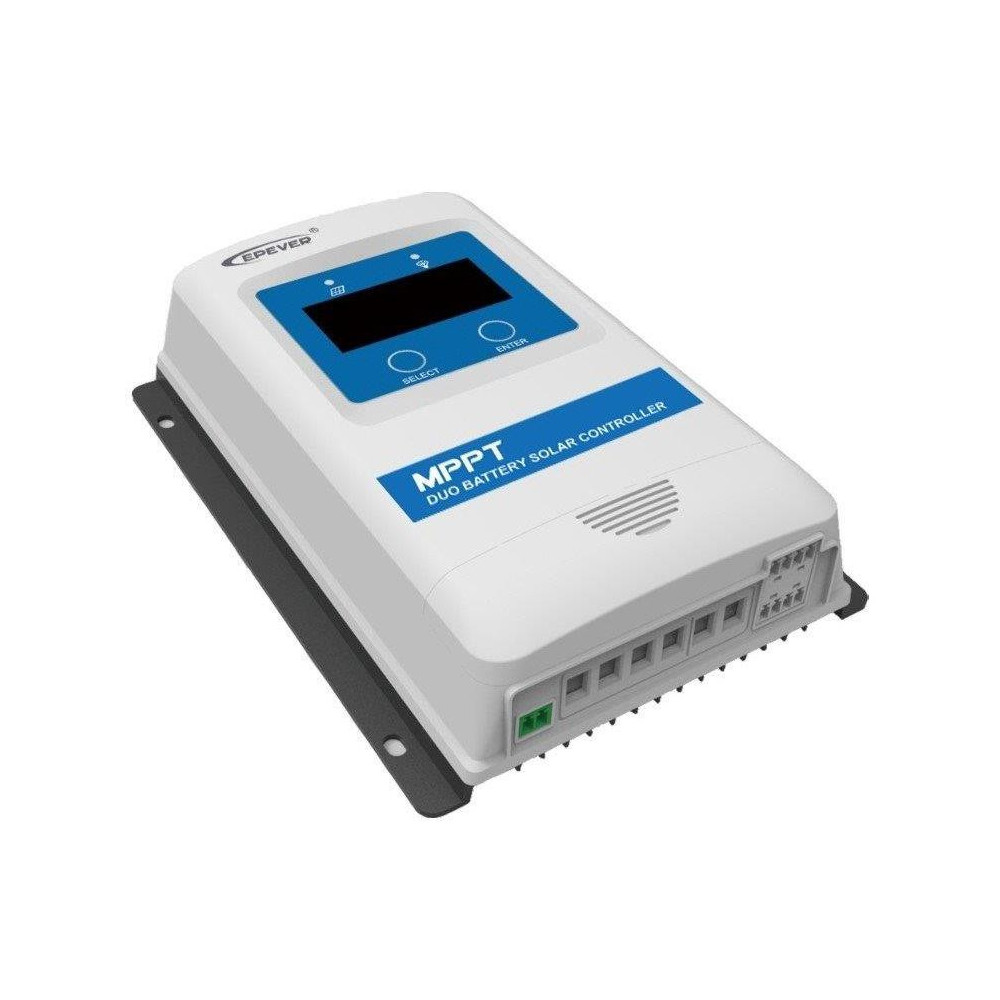

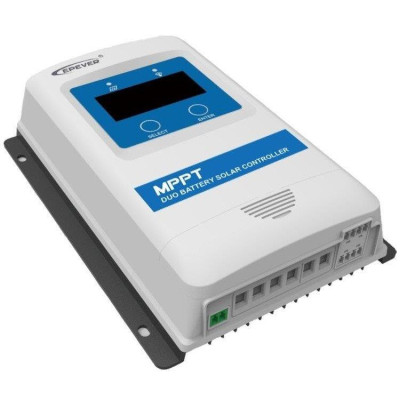

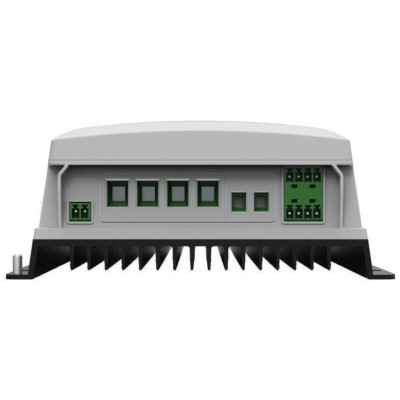

MPPT solární regulátor EPever 100VDC/ 20A DuoRacer - 12/24V

MPPT regulátor nabíjení DuoRacer DR2210N-DDS je určen k nabíjení dvou baterií – palubní i startovací (znázorněných níže jako BATT1 a BATT2) v solárním systému.

Tento regulátor podporuje několik typů hlavních baterií (BATT1), včetně uzavřených, gelových, zaplavených, LiFePO4 a Li-NiCoMn baterií, které jsou vhodné pro RV, karavany, lodě atd.

Zařízení automaticky rozpozná napětí systému baterie startéru (BATT2) a po splnění podmínek se baterie dobije.

Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí/ zvýšit proud a to s vysokou účinností.

Můžeme tedy použít prakticky jakýkoliv solární panel.

Solární regulátor DuoRacer je vybaven nejnovější technologií MPPT (Maximum PowerPoint Tracking) – sledování bodu maximálního výkonu s propracovaným algoritmem sledování, kdy solární modul pracuje při ideálním napětí, které solární modul může produkovat při co nejvyšším dostupném výkonu. Při srovnání s klasickým regulátorem PWM zvyšuje technologie MPPT účinnost nabíjení o cca 30%.

Maximální nabíjecí výkon do baterie tohoto modelu je 20A což odpovídá výkonu panelu 260 Wp pokud máte 12V baterii, nebo 520 Wp pokud máte 24V baterii. V případě že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svůj nominální max. výkon.

Výkon FV panelů nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru – tedy 390Wp resp. 780Wp!

Solární panely můžete propojovat do série, jejich výstupní napětí na prázdno označováno jako Voc však nesmí nikdy překročit hodnotu napětí na prázdno Voc 100V – překročení této hodnoty regulátor trvale poškodí (zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je při 25C).

Proto nedoporučujeme, aby hodnota uvedeného Voc překračovala 90V)

Hlavní funkce:

Technologie sledování bodu maximálního výkonu s extrémně rychlou sledovací rychlostí a účinností sledování více než 99,5 %

Pokročilý algoritmus řízení MPPT pro minimalizaci ztráty rychlosti a ztráty času MPP

Širší rozsah provozního napětí MPP pro zlepšení využití FV modulu

Funkce automatického řízení nabíjení a omezení nabíjecího proudu (BATT1)

Vysoce kvalitní a nízká míra selhání komponent ST, TI a Infineon pro zajištění životnosti produktu

Digitální řízení obvodu adaptivního třístupňového nabíjecího režimu pro zvýšení životnosti BATT1.

Typ BATT1 lze nastavit pomocí LED/LCD.

Pokud po dlouhou dobu nedochází k nabíjení a FV pole má nízké napětí (FV<5V), regulátor přejde do režimu nízké spotřeby.

100% nabíjení a vybíjení v provozním teplotním rozsahu.

Řídicí signál AES pro chladničku do auta

Standardní protokol Modbus a komunikační port RS485 (5V / 200 mA).

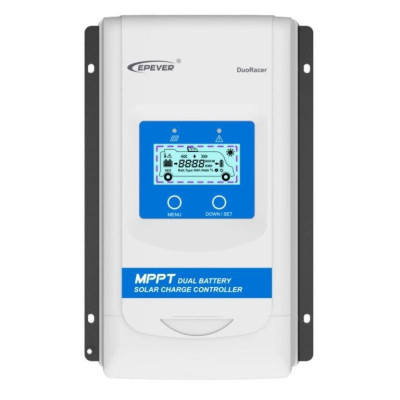

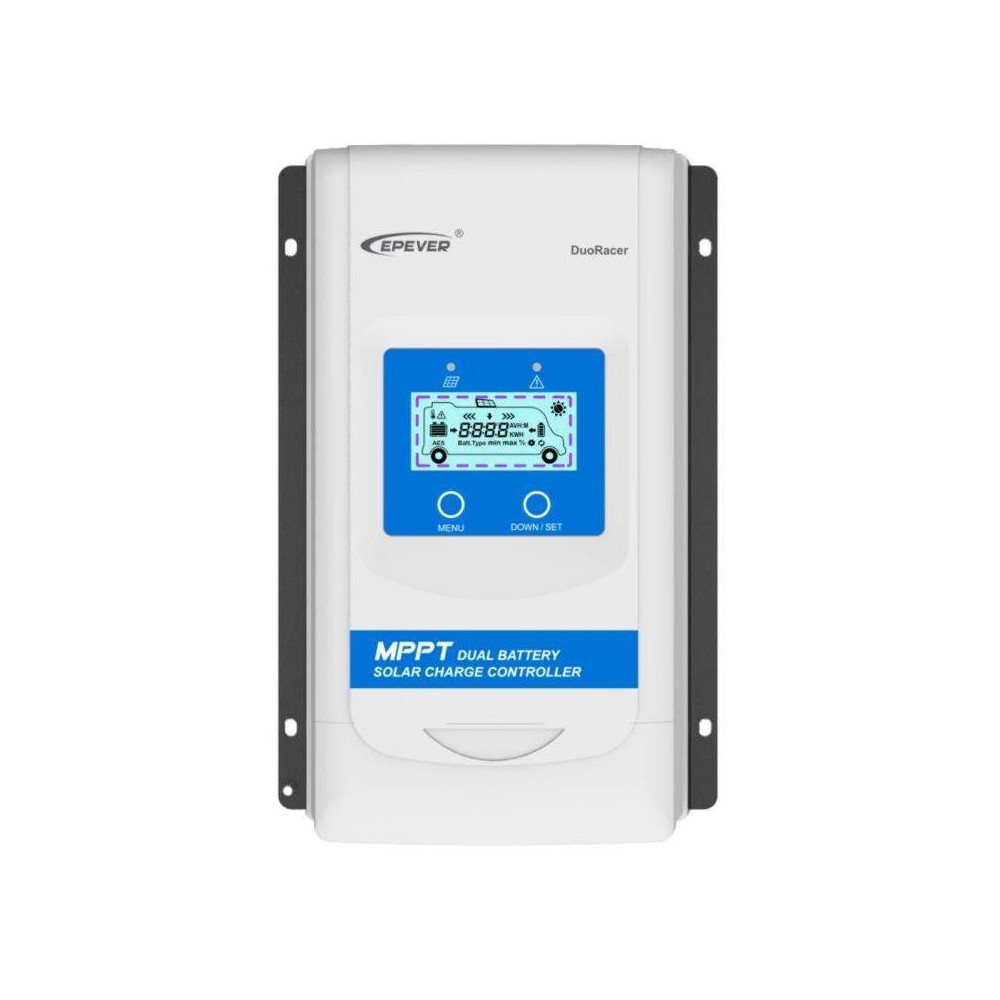

Funkce vestavěného displeje:

Smyčka displeje:

FV napětí → FV proud → FV energie → Generovaná energie → Napětí BATT1 → Proud BATT1 → Max. napětí BATT1 → Min. napětí BATT1 → Teplota BATT1 → Typ baterie BATT1 → Napětí BATT2 → Proud BATT2 → Max. napětí BATT2 → Min. napětí BATT2 → FV napětí

Vzdálený displej MT11 (volitelné příslušenství, není součástí) dodávky může zobrazovat různá provozní data a informace o poruchách systému. Informace lze zobrazit na podsvícené LCD obrazovce, tlačítka jsou snadno ovladatelná a číselný displej je dobře čitelný.

Podrobné informace k DuoRacer naleznete v přiloženém manuálu.
